उत्पाद विवरण:
|
| शृंखला: | Ep6000 | इनपुट प्रतिबाधा: | २५० rest ~ ± ५% २५% ℃ |
|---|---|---|---|
| हवा का दबाव: | 0.14-0.7MPA (140-700kpa) | दबाव: | 0-0.7MPa ((0-700KPa) |
| वायु -पूर्ति कनेक्शन: | आरसी1/4 | पावर इंटरफ़ेस: | NPT1/2 (G1/2) |
| तापमान: | मानक प्रकार: -20 ~ 80 ℃ | आर्द्रता सीमा: | 10~90%आरएच |
| आउटपुट विशेषता: | रैखिक (मानक) | ||
| प्रमुखता देना: | औद्योगिक वातावरण गैस वाल्व लोकेटर,गैस वाल्व लोकेटर |
||

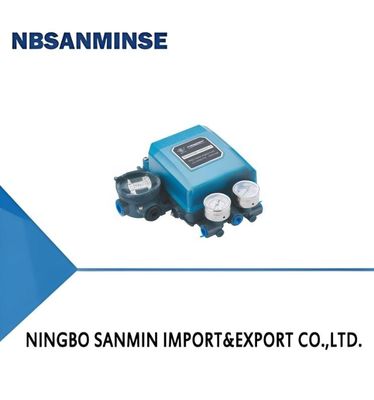

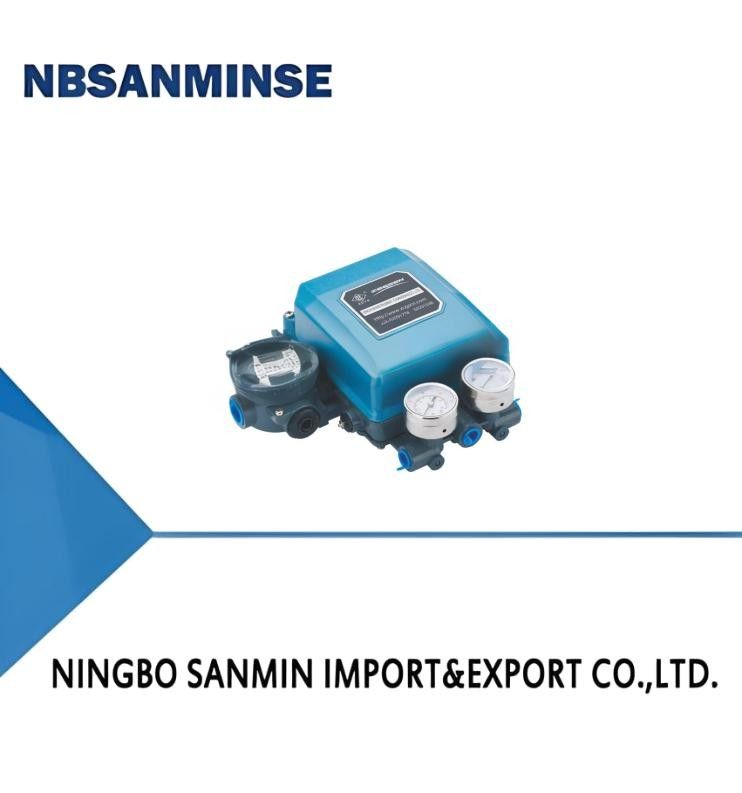

| EP6000 श्रृंखला विद्युत और गैस वाल्व लोकेटर |
1छोटी क्षमता और बड़ी क्षमता के एक्ट्यूएटर के लिए उपयुक्त। |
| पहला, उत्पाद का अवलोकन EP6000 श्रृंखला के इलेक्ट्रिक वाल्व पोजिशनिंग और एक्ट्यूएटर, 4 ~ 20 mA DC इनपुट हवा के दबाव के सिग्नल आउटपुट, एक्ट्यूएटर की नियंत्रण कार्रवाई।एक ही समय में actuator प्रतिक्रिया के स्ट्रोक के अनुसारEP6000 श्रृंखला के विद्युत वाल्व पोजिशनर का उपयोग एकल क्रिया और डबल क्रिया प्रकार के एक्ट्यूएटर के लिए किया जा सकता है। |
| एसइरीस | EP6000 | |||
| इनपुट सिग्नल | 4-20mA DC प्रक्रिया नियंत्रण किया जा सकता है समायोजन सीमाः 4-12,12-20mA DC | |||
| इनपुट प्रतिबाधा | 250Ω~±5% 25°C पर | |||
| आउटपुट विशेषता | रैखिक (मानक) | |||
एम्पलीफायर | एकल क्रिया प्रकार के एक्ट्यूएटर और डबल क्रिया प्रकार के एक्ट्यूएटर संयोजन, एकल क्रिया क्रिया प्रकार है एम्पलीफायर को प्रतिक्रिया प्रकार के एम्पलीफायर में बदलना आसान है (इनपुट सिग्नल बढ़ता है, आउटपुट दबाव घटता है) । | |||
| हवादबाव | 0.14-0.7MPa ((140-700KPa) | |||
| ओआउटपुट दबाव | 0-0.7MPa ((0-700KPa) | |||
वायु खपत | आउटपुट 50% वायु दबाव गैस की खपत। एकल-अभिनय प्रकारः 5Nl/मिनट 140KPa वायु आपूर्ति पर दोहरी क्रिया प्रकारः 15Nl/मिनट 400KPa हवा की आपूर्ति। | |||
सबसे बड़ी प्रसंस्करण क्षमता
| जब आउटपुट साइड एयर venएकल अभिनय प्रकारः 175Nl/मिनट 140KPa वायु आपूर्तिडबल अभिनय प्रकारः 400Nl/मिनट 400KPa वायु आपूर्ति पर | |||
प्रदर्शन | एकल क्रिया प्रकार के एक्ट्यूएटर रैखिकता पूर्ण स्ट्रोक का +1.0% हिस्टेरिसिस पूर्ण स्ट्रोक का 0.5% प्रतिक्रिया पूर्ण स्ट्रोक का 0.1% पुनरावृत्ति सटीकता पूर्ण स्ट्रोक का 0.2% हवा के दबाव में त्रुटि का परिवर्तन.f......... 0.1% / 10 K Pa दोहरी क्रिया प्रकार के एक्ट्यूएटर रैखिकता पूर्ण स्ट्रोक का +1.5% हिस्टेरिसिस पूर्ण स्ट्रोक का 0.8% प्रतिक्रिया पूर्ण स्ट्रोक का 0.2% सटीकता दोहराएँ00.3% पूर्ण स्ट्रोक हवा के दबाव में त्रुटि का परिवर्तन.........0.4%6/10 केपीए उपरोक्त एक वाल्व के बिना एक एक्ट्यूएटर पर पोजीशनर के प्रदर्शन का प्रतिनिधित्व करता है। | |||
| वायु आपूर्ति कनेक्शन | आरसी1/4 | |||
| पावर इंटरफेस | एनपीटी1/2 ((जी1/2) | |||
| परिवेश का तापमान | मानक प्रकारः -20~80°C | |||
| आर्द्रता सीमा | 10~90% आरएच | |||
एससंरचना रूप | आउटडोर जलरोधी प्रकार (सुरक्षा प्रकार) e Ex eIT6 Gb, IP65 दबाव प्रतिरोधी विस्फोट प्रतिरोधी प्रकार (विस्फोटक प्रकार) d Ex dIBT6 Gb आंतरिक रूप से सुरक्षित (सुरक्षित) i Ex iaICT6 Gb
| |||
| सहायक निकाय | ऑटो, मैनुअल परिवर्तन | |||
| खोल सामग्री | एल्यूमीनियम मिश्र धातु | |||
| सतह कोटिंग | स्प्रे प्लास्टिक | |||
| मानक कोटिंग रंग | काला हल्का ग्रे नीला | |||
| वजन | 2.3 किलोग्राम-3 किलोग्राम | |||
| अतिरिक्त विनिर्देश | ग्राहक के अनुरोध के अनुसार उत्पादन | |||
विद्युत इंटरफेस | 1/2NPT ((बाहरी जलरोधी प्रकार) दबाव भराव प्रकार (दबाव विस्फोट-प्रूफ प्रकार) सील जोड़ प्रकार (दबाव विस्फोट-प्रूफ प्रकार) | |||
| सुरक्षा बाधा | ज़ेनर सुरक्षा बाधा ((Ex iaIIC) | |||
| प्रेशर गेज का कैलिब्रेशन | एम पी, के पी, बार, पीसी | |||
| विशेषता | समान प्रतिशत | |||
| वायु अंतरफलक | 1/4एनपीटी | |||
| एमओडेल | धमाका प्रतिरोधी ग्रेड की संरचनाe | प्रतिक्रिया (कार्रवाई) | क्रिया tयप | सहायकs |
EP6 | 1 अग्निरोधी dIIBT6 G | 1 सीधी गति वाले एक्ट्यूएटरःमानक | 1 एक्चुएटर के साथ एकल क्रिया ((एक-अभिनय) | सहसंबंध के साथ एसए मेल खाने वाला संयोजन वायु फिल्टरिंग दबाव घटाने वाला वाल्व |
2 बढ़ी हुई सुरक्षा प्रकार e Ex d IT6 Gb, IP65 | 2 चौथाई मोड़ एक्ट्यूएटर: मानक | 2 एक्चुएटर के साथ डबल एक्शन ((डबल-एक्टिंग) | ______ | |
| 3 आंतरिक सुरक्षा प्रकार I Ex iaIICT6 Gb | _____ | _____ | ||
