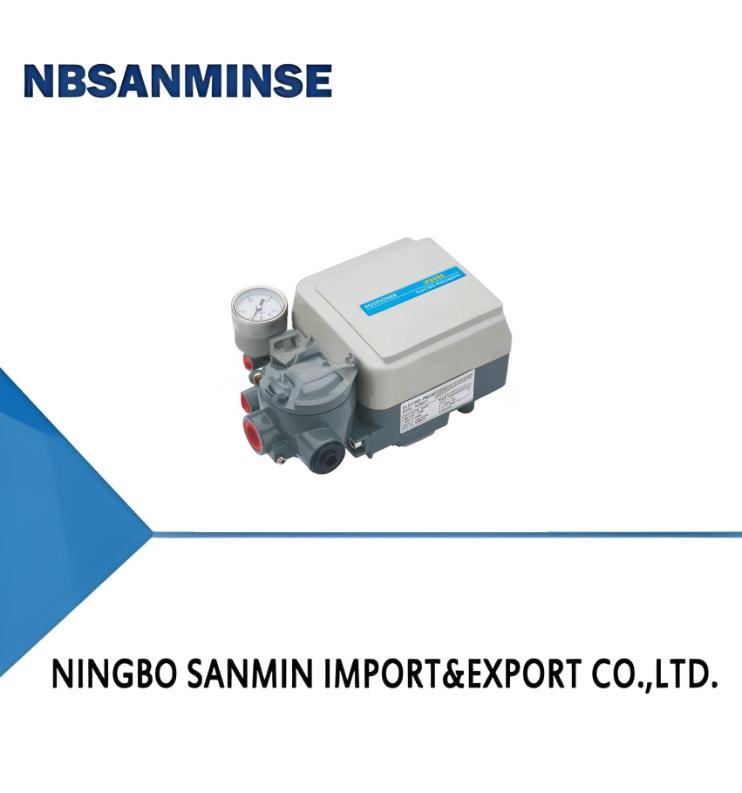

उन्नत IP8000/8100 Sanmin प्रकार इलेक्ट्रिकल और गैस वाल्व लोकेटर 0- 10-100 मिमी रेटेड ट्रैवल के साथ

Place of Origin:	CHINA	ब्रांड नाम:	NBSANMINSE
प्रमाणन:	CE	मॉडल संख्या:	Ip8

विस्तार जानकारी
लिनेट्रिंसिक त्रुटि:	± 1% (एकल कार्रवाई); ± 2% (डबल एक्शन)	हिस्टैरिसीस त्रुटि:	1% (एकल कार्रवाई); 2%(दोहरी कार्रवाई)
डेड बैंड:	00.4% (एकल कार्रवाई); 0.8% (दोहरी कार्रवाई)	नामित यात्रा:	0 ~ (10 ~ 100) मिमी [क्वार्टर ट्रैवल (कॉर्नर) 0 ~ (50 ° ~ 90)]
हवा का दबाव:	0.14 ~ 0.7mpa	इनपुट सिग्नल:	4 ~ 20ma.dc (पारंपरिक); 0 ~ 10ma.dc, 4 ~ 12ma.dc, 12 ~ 20ma.dc, 0 ~ 5ma.dc, 5 ~ 10ma.dc
आउटपुट दबाव:	0.02 ~ 0.5mpa	हवा की खपत:	एकल-एक्शन एक्ट्यूएटर: 5 एल/मिनट (गैस की आपूर्ति 0.14MPA); डबल-एक्शन एक्टुओटोस्र: 11 एल/मिनट (गैस की
आउटपुट विशेषता:	रैखिक	तापमान:	(सामान्य तापमान प्रकार) -20 ℃ ~ + 70 ℃
सापेक्ष आर्द्रता:	5% ~ 100%	इनपुट उपस्थिति:	4 ~ 2 0ma.dc/240 ω 10 ω (20 ℃ समय); 0 ~ 10ma.dc/950 ω 30 ω 2 0 ℃ (समय 2 0 ℃ पर); 4 से 20 mA इंट्रिंस
पावर इंटरफ़ेस:	G1 / 2 (सामान्य), NPT 1 / 2	आकार सामग्री:	एल्यूमीनियम मिश्र धातु छिड़काव प्रक्रिया
वजन:	लगभग 2.4 किग्रा (कोई टर्मिनल ब्लॉक नहीं); 2.6 किग्रा (एक टर्मिनल ब्लॉक)	वितरण स्ट्रोक:	000linear पैटर्न 100angle स्ट्रोक
प्रक्रिया का प्रकार:	01SINGLE-ACTION 02DOUBLE-ACTING
प्रमुखता देना:	विद्युत और गैस वाल्व लोकेटर , उन्नत विद्युत गैस वाल्व लोकेटर

उत्पाद विवरण

IP8000/8100 प्रकार का विद्युत और गैस वाल्व लोकेटर

15 ~ 200 हर्ट्ज के भीतर कोई अनुनाद घटना नहीं।

2सकारात्मक क्रिया और प्रतिक्रिया, एकल और दोहरी क्रिया के बीच परिवर्तित करना आसान है।

3.छोटे एक्ट्यूएटरों के लिए स्पंदन को रोकने के लिए लोकेटर थ्रॉटलिंग को संकुचित किया जा सकता है.

4कम हवा की खपत, अर्थव्यवस्था अच्छी है।

51/2 अंक और प्रक्रिया नियंत्रण के दायरे के भीतर कोई प्रतिस्थापन भाग प्राप्त नहीं किया जा सकता है।

पहला, उत्पाद का अवलोकन
IP8000 प्रकार के विद्युत और गैस वाल्व लोकेटर और एक्ट्यूएटर, नियंत्रक या नियंत्रण प्रणाली में 4 - 20 mA के लिए DC वर्तमान संकेत, हवा के दबाव को परिवर्तित करता है, उनके साथ मैच करने के लिए वायवीय एक्ट्यूएटर सेट,इस प्रकार की स्थिति को नियंत्रित करने के लिए

Lअंतर्निहित त्रुटि			± 1% (एकल क्रिया); ± 2% (दोहरी क्रिया)
हाइस्टेरिसिस त्रुटि			1% (एकल कार्रवाई); 2% ((डबल कार्रवाई)
मृत बैंड			00.4% (एकल कार्रवाई); 0.8% (दोहरी कार्रवाई)
आरयात्रा करना			0~ (10~100) मिमी [चौथाई यात्रा (कोने) 0~ (50°~90) ]
वायु दबाव			0.14~0.7MPa
इनपुटसंकेत			4~20mA.DC ((पारंपरिक);0~10mA.DC,4~12mA.DC,12~20mA.DC,0~5mA.DC,5~10mA.DC
ओआउटपुट दबाव			0.02~0.5MPa
वायु खपत			एकल-कार्यात्मक एक्ट्यूएटरः 5 L/min (गैस आपूर्ति 0.14MPa); डबल-कार्यात्मक एक्ट्यूएटरः 11 L/min (गैस आपूर्ति 0.7MPa)
ओआउटपुट विशेषता			रैखिक
पर्यावरणतापक्रम			(सामान्य तापमान प्रकार) -20°C ~ + 70°C
आरऊर्ध्वाधर आर्द्रता			5% से 100%
विस्फोट प्रतिरोधी प्रकार (ग्रेड)			अग्निरोधी प्रकार (Ex dIIBT6 Gb); आंतरिक रूप से सुरक्षित प्रकार (Ex iaIICT6 Gb)
मैंnपुट बाधाअनि			4~2 0mA.DC/240± 10 Ω (20°C समय);0~10mA.DC/950± 30 Ω 2 0°C पर (समय 2 0°C पर);4 से 20 mA आंतरिक सुरक्षा प्रकार
वायु आपूर्ति कनेक्शन			ZG 1 / 4 (सामान्य), NPT 1 / 4
पावर इंटरफेस			G1 / 2 (सामान्य), NPT 1 / 2
आकारसामग्री			एल्यूमीनियम मिश्र धातु के छिड़काव की प्रक्रिया
कुल मिलाकरआयामs			218x162x100 (मिमी) सीधी यात्रा; 251x162x100 (मिमी) चौथाई मोड़ (लंबाई × चौड़ाई × ऊंचाई)
Wआठ			लगभग 2.4kg (कोई टर्मिनल ब्लॉक नहीं); 2.6kg (एक टर्मिनल ब्लॉक)
एमओडेल	प्रसूति स्ट्रोक	क्रिया का प्रकार		टीसुरक्षा का प्रकार [मोस्फेरेस पर विस्फोटक के लिए विद्युत उपकरण का]
IP8	000रेखीय पैटर्न	01एकल कार्रवाई		D Ex dIBT6 जीबी
	100 कोण स्ट्रोक	02दोहरे प्रभाव वाला		I ExiaIICT6 जीबी
	_____	_____		N विस्फोट प्रतिरोधी नहीं
