उत्पाद विवरण:
|
| कोड: | 20A-15 20A-20 20A-25 20A-32 20A-40 20A-50 | नॉमिनल डायामीटर: | 15 20 25 32 40 50 |
|---|---|---|---|
| पाइप धागा: | 1/2 "3/4" 1 "11/4" 11/2 "2" | नाम का हिस्सा: | वाल्व बॉडी, वाल्व कवर, वाल्व आइडेंटिफिकेशन सीलिंग रिंग वाल्व स्टेम फिलर शिम |
| सामग्री: | ग्रे कच्चा लोहा, निंदनीय पीतल, स्टेनलेस स्टील पीतल, स्टेनलेस स्टील पीटीएफई एस्बेस्टोस रबर शीट | नाममात्र दबाव: | 1.6 एमपीए |
| शक्ति परीक्षण दबाव: | 2.4एमपीए | सील परीक्षण दबाव: | 1.6 एमपीए |
| ऑपरेशन तापमान: | ≤150℃ | कामकाजी माध्यम: | पानी, भाप, तेल |
| प्रमुखता देना: | 20A-15 ग्लोब वाल्व,20A-20 ग्लोब वाल्व,पीटीएफई एस्बेस्टस रबर शीट ग्लोब वाल्व |
||

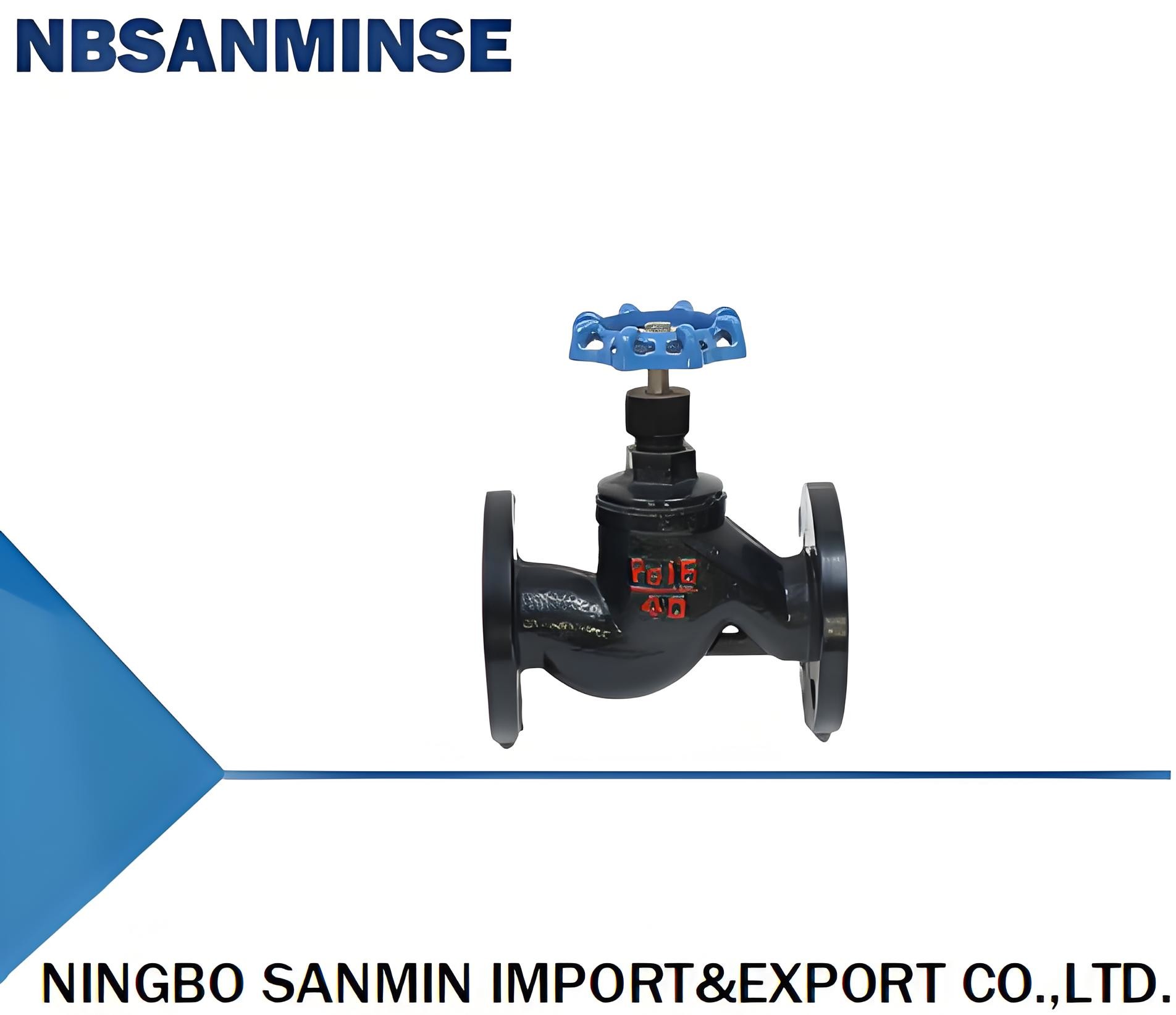

फ्लैंज प्रकार ग्लोब वाल्व मुख्य रूप से भाप पाइपलाइनों पर उपयोग किए जाते हैं जिनका तापमान ≤ 200 और दबाव PN1.6 होता है, ताकि पाइपलाइन माध्यम को खोला और बंद किया जा सके या प्रवाह दर को विनियमित किया जा सके। 201 J41T-16 J41H-16 J41F-16 कोड: 204 J11T-16 J11H-16 J11F-16 आंतरिक थ्रेड स्टॉप वाल्व मुख्य तकनीकी पैरामीटर नाममात्र दबाव PN1.6MPa शक्ति परीक्षण दबाव 2.4 सीलिंग परीक्षण दबाव 1.6 कार्य तापमान ≤ 150 ℃ कार्य माध्यम: पानी, भाप, तेल मुख्य भाग सामग्री भाग का नाम सामग्री वाल्व बॉडी, वाल्व कवर, वाल्व पहचान ग्रे कास्ट आयरन, फोर्ज्ड सील रिंग पीतल
जल उपचार प्रणाली में वाल्व का अनुप्रयोग:
दबाव कम करने वाला वाल्व: इसका उपयोग नल के पानी के दबाव को विनियमित करने के लिए किया जाता है, यह सुनिश्चित करता है कि पानी की पाइप और पानी की खपत करने वाले उपकरण सुरक्षित सीमा के भीतर दबाव सहन करें और अत्यधिक पानी के दबाव को रोकें।
चेक वाल्व: पानी को पानी के पंप में वापस बहने से रोकने और पानी के पंप की सुरक्षा के लिए पानी के पंप के आउटलेट पर स्थापित किया गया है।
पानी मिश्रण वाल्व: ठंडे और गर्म पानी को मिलाने के लिए उपयोग किया जाता है, लगातार तापमान वाला गर्म पानी प्रदान करता है, आमतौर पर वॉटर हीटर और सौर प्रणाली में उपयोग किया जाता है।
जल उपचार प्रणाली में जोड़ों का अनुप्रयोग:
गार्डन सिंचाई: गार्डन की स्वचालित सिंचाई का एहसास करने के लिए कनेक्टर के साथ नल, पानी के पाइप और स्प्रिंकलर को कनेक्ट करें।
वाटर प्यूरीफायर कनेक्शन: कनेक्टर का उपयोग वाटर प्यूरीफायर के प्रत्येक फिल्टर तत्व के साथ-साथ पानी के इनलेट और आउटलेट को जोड़ने के लिए किया जाता है ताकि असेंबली और रखरखाव को सुविधाजनक बनाया जा सके।
पानी के पाइप का कनेक्शन: एक जटिल जलमार्ग प्रणाली में, कनेक्टर का उपयोग विभिन्न लंबाई की होसेस को जोड़कर एक पूर्ण जल आपूर्ति नेटवर्क बनाने के लिए किया जाता है।
| कोड | नाममात्र व्यास | पाइप थ्रेड G | आकार (मिमी) | भाग का नाम | सामग्री | ||||
| L | S | H | H1 | DO | |||||
| 20A-15 | 15 | 1/2" | 90 | 27 | 120 | 129 | 60 | ||
| 20A-20 | 20 | 3/4" | 100 | 34 | 126 | 136 | 60 | वाल्व बॉडी, वाल्व कवर, वाल्व पहचान | ग्रे कास्ट आयरन, मैलिएबल |
| 20A-25 | 25 | 1" | 120 | 46 | 140 | 154 | 80 | सील रिंग | पीतल, स्टेनलेस स्टील |
| 20A-32 | 32 | 11/4" | 140 | 55 | 152 | 162 | 90 | वाल्व स्टेम | पीतल, स्टेनलेस स्टील |
| 20A-40 | 40 | 11/2" | 170 | 65 | 165 | 180 | 90 | फिलर | PTFE |
| 20A-50 | 50 | 2" | 200 | 75 | 178 | 200 | 100 | शिम | एस्बेस्टस रबर शीट |
| नाममात्र दबाव | 1.6Mpa | ||||||||
| शक्ति परीक्षण दबाव | 2.4Mpa | ||||||||
| सील परीक्षण दबाव | 1.6Mpa | ||||||||
| संचालन तापमान | ≤150℃ | ||||||||
| कार्य माध्यम | पानी, भाप, तेल | ||||||||
Q: क्या आप मुफ्त नमूने दे सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
Q: आपका व्यावसायिक दायरा क्या है?
A: हमारा व्यावसायिक दायरा हैनिर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटर चालित वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयलफिटिंग, प्रेशर गेजआदि।
Q:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी वाल्व/वायवीय वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचायकउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन यदि संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोस माउंट, मार्श, एंड्रेस+हाउसर आदि की आपूर्ति कर सकते हैं।
Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? A: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
Q: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT, और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, रिसाव को रोकने के लिए अतिरिक्त गैसकेट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है
Q: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का कारण आमतौर पर क्या होता है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ का प्रवेश, वाल्व कोर और स्प्रिंग की समस्या,
पर्यावरणगर्म, भारी कंपन आदि। Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान पर्यावरण के उपाय | चरम ठंड पर्यावरण के उपाय | सील |
| फ्लोरोरबर, PTFE | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले क्रूरता वाले सामग्री का चयन करें, ठंडे सिकुड़न के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
