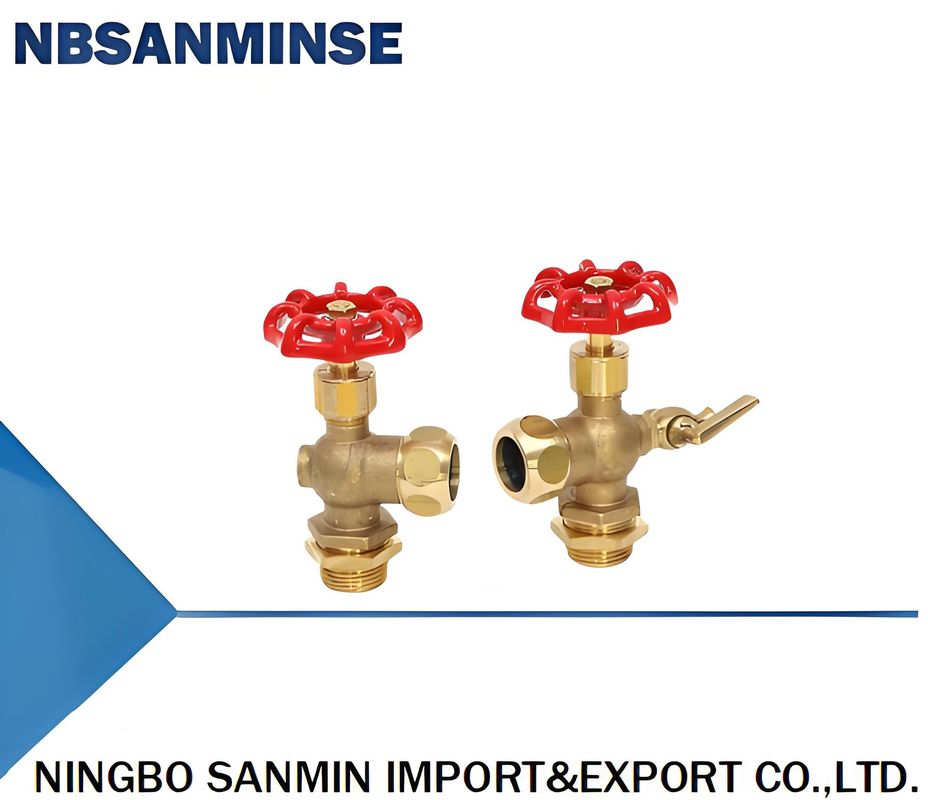

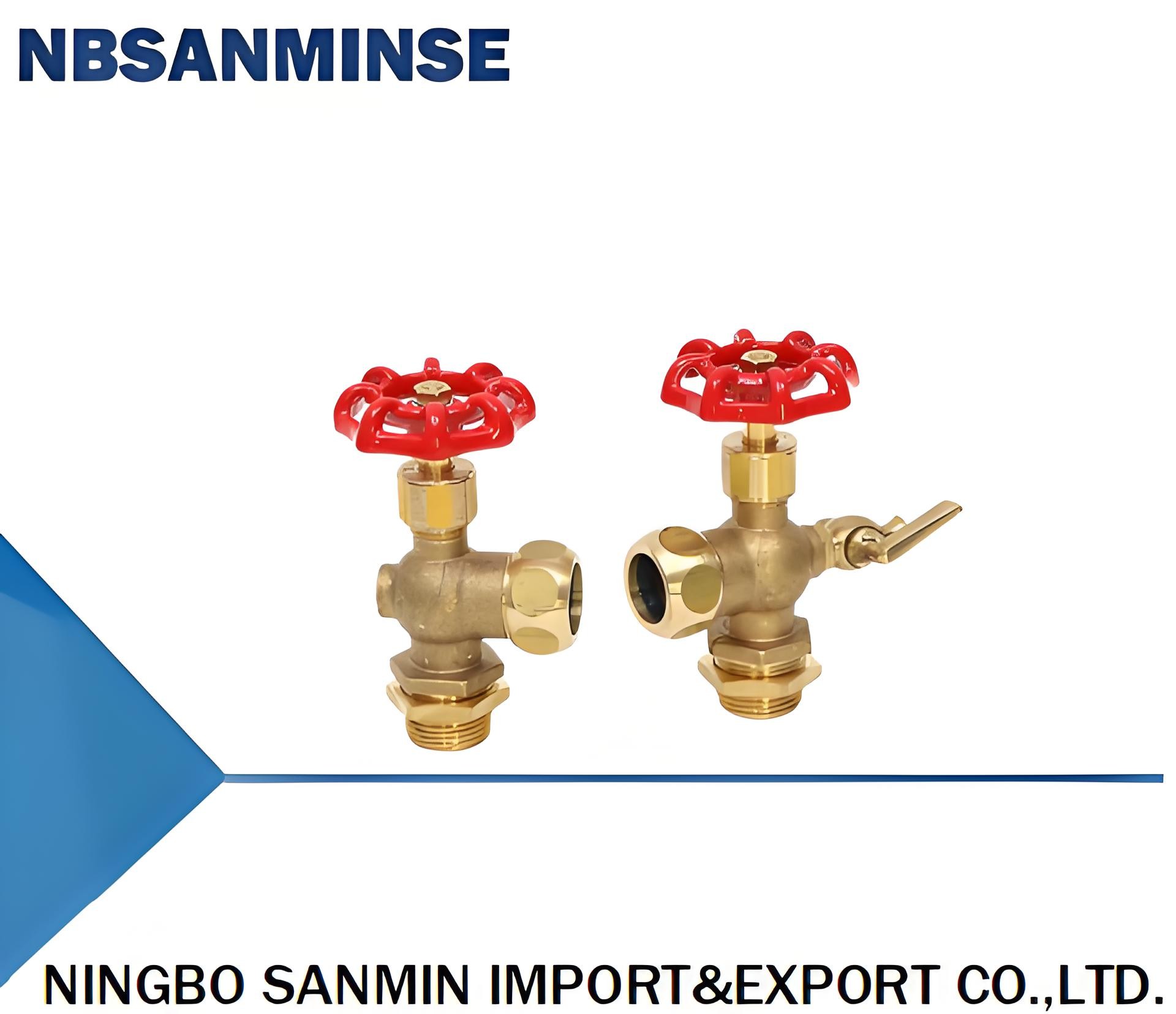

उत्पाद विवरण:
|
| कोड: | TL-104-15C/D TL-104-20C/D | आकार (मिमी): | 1/2एनपीटी 3/4एनपीटी |
|---|---|---|---|
| नाम का हिस्सा: | तरल स्तर गेज वाल्व | सामग्री: | पीतल पीटीएफई कच्चा लोहा |
| नाममात्र दबाव: | 0.6 एमपीए | शक्ति परीक्षण दबाव: | 1.0 एमपीए |
| सील परीक्षण दबाव: | 0.6 एमपीए | ऑपरेशन तापमान: | ≤200℃ |
| कामकाजी माध्यम: | पानी, भाप | ||
| प्रमुखता देना: | तरल स्तर गेज चाय बैरल भट्टी,चाय बैरल भट्टी तरल स्तर गेज |
||
J29T-6T जलस्तर माप मुख्य तकनीकी मापदंड नाममात्र दबाव PN0.6MPa शक्ति परीक्षण दबाव 1.0 सील परीक्षण दबाव 0.6 कार्य तापमान ≤ 200 °C कार्य माध्यमः पानी, भाप
| कोड | आकार ((मिमी) | भाग का नाम | सामग्री | ||||
| D0 | डी1 | डी2 | L1 | L2 | वाल्व शरीर | पीतल | |
| TL-104-15C/D | 50 | 1/2एनपीटी | 14 | 35 | 15 | सीलिंग तत्व | पीटीएफई |
| TL-104-20C/D | 50 | 3/4एनपीटी | 19 | 45 | 20 | हाथवाला | कास्ट आयरन |
| नाममात्र दबाव | 0.6Mpa | ||||||
| शक्ति परीक्षण दबाव | 1.0Mpa | ||||||
| सील परीक्षण दबाव | 0.6Mpa | ||||||
| परिचालन तापमान | ≤200°C | ||||||
| काम करने वाला माध्यम | पानी, भाप | ||||||
उत्पाद पुस्तिका
कोडः TL-104-15B1 B2,B3
नामः चाय के स्टोव तरल स्तर मापक
(1) नाममात्र दबाव PN0.6MPa;
(2) शक्ति परीक्षण दबाव 1.0 एमपीए;
(3) सील परीक्षण दबाव 0.6 एमपीए;
(4) कार्य तापमान ≤ 200 °C.
यह जल स्तर गेज विभिन्न छोटे दबाव जहाजों और तरल भंडारण कंटेनरों के लिए उपयुक्त है, तरल स्तर प्रदर्शित करता है। वाल्व शरीर सामग्री HPb59-1 पीतल (कामी),सीलिंग सतह तांबे के मिश्र धातु से बना है, कास्ट आयरन हैंडव्हील, उच्च बोरोसिलिकेट ग्लास ट्यूब, आदि। स्थापना के दौरान, पानी के स्तर के मापने वाले वाल्व का बाहरी धागा डी 1 कंटेनर पर आंतरिक धागे के अनुरूप है।इस उत्पाद के वाल्व शरीर के घुमावदार कनेक्शन के कारण, एक विनिर्देश में तीन अलग-अलग प्रकार के घुमावदार कनेक्शन उपलब्ध हैं (विवरण के लिए संलग्न तालिका देखें) ।
| सीरियल नंबर | उत्पाद कोड | ग्लास ट्यूब का बाहरी व्यास D | कनेक्टिंग थ्रेड D1 | यकृत सुरक्षा दूरी | संयंत्र का आकार L1 | केंद्र की दूरी L |
| 01 | 104-15बी1 | 12 ~ 12.3 | G1/2 | 21 | 28 | उपयोगकर्ता की जरूरतों के अनुसार अनुकूलित करें (शीतल ट्यूबों, सीलिंग रिंगों और सुरक्षात्मक छड़ों के प्रासंगिक आयाम निर्धारित करें) जैसा कि नीचे दी गई तालिका में दिखाया गया है |
| 02 | 104-15B2 | 12 ~ 12.3 | 1/2 एनपीटी | 21 | 28 | |
| 03 | 104-15B3 | 12 ~ 12.3 | ZG1/2 | 21 | 28 | |
| नोटः जब उत्पाद कोड 104-15B1 कारखाने से बाहर निकलता है, तो ऊपरी और निचले वाल्वों में एक-एक घुमावदार D1 संपीड़न नट होता है। | ||||||
| संख्या | केंद्र की दूरी L | कोड | विनिर्देश | ग्लास ट्यूब | |
| बाहरी व्यास | लम्बाई | ||||
| 01 | 300 | 104-15बी1 | G1/2 | 12 | 266 |
| 02 | 350 | 104-15बी1 | G1/2 | 12 | 316 |
| 03 | 400 | 104-15बी1 | G1/2 | 12 | 366 |
| 04 | 500 | 104-15बी1 | G1/2 | 12 | 466 |
| 05 | 300 | 104-15B2 | 1/2 एनपीटी | 12 | 266 |
| 06 | 350 | 104-15B2 | 1/2 एनपीटी | 12 | 316 |
| 07 | 400 | 104-15B2 | 1/2 एनपीटी | 12 | 366 |
| 08 | 500 | 104-15B2 | 1/2 एनपीटी | 12 | 466 |
| 09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
| 10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
| 11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
| 12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
| नाम | ऊपरी वाल्व | निचला वाल्व | डिस्चार्ज वाल्व | ग्लास ट्यूब | सुरक्षात्मक छड़ी |
| मात्रा | 1 | 1 | 1 | 1 | 2 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
