उत्पाद विवरण:
|
| इनपुट वोल्टेज: | 220V-240V/380V-440V | बिजली अनुकूलक: | 0.75 किलोवाट - 160 मेगावाट |
|---|---|---|---|
| आउटपुट करेंट: | 2.1ए-304ए | आवृति सीमा: | 0 हर्ट्ज - 3000 हर्ट्ज |
| आकार: | 0-240वी/0-440वी | ऑपरेटिंग टेम्पे: | -20-+50 डिग्री सेल्सियस |
| सुरक्षा स्तर: | आईपी54 | ||
| प्रमुखता देना: | उच्च प्रदर्शन वेक्टर इन्वर्टर,FL710 श्रृंखला वेक्टर इन्वर्टर |
||
इनपुट वोल्टेज AC220V 0.75KW-5.5KW
इनपुट वोल्टेज AC380V 0.75KW-450KW

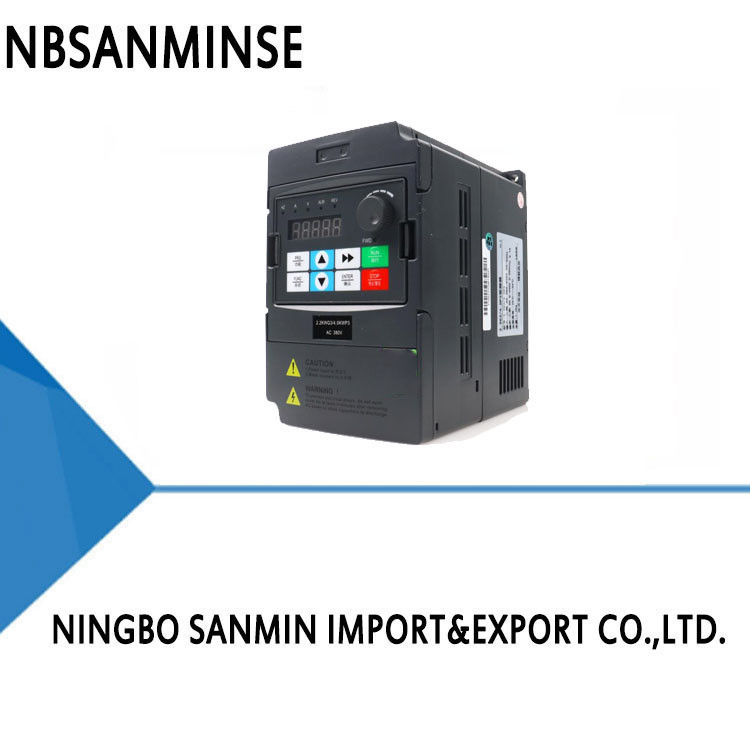

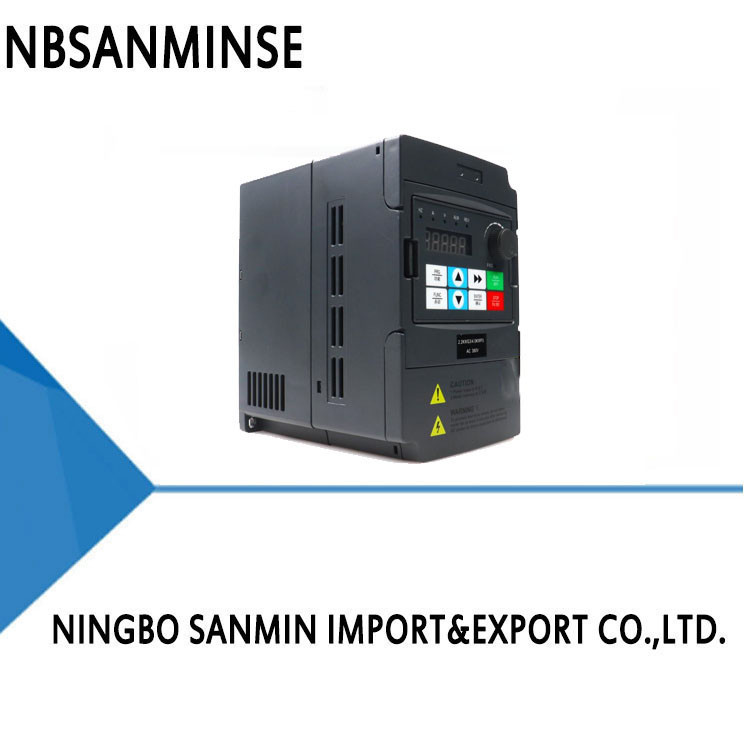

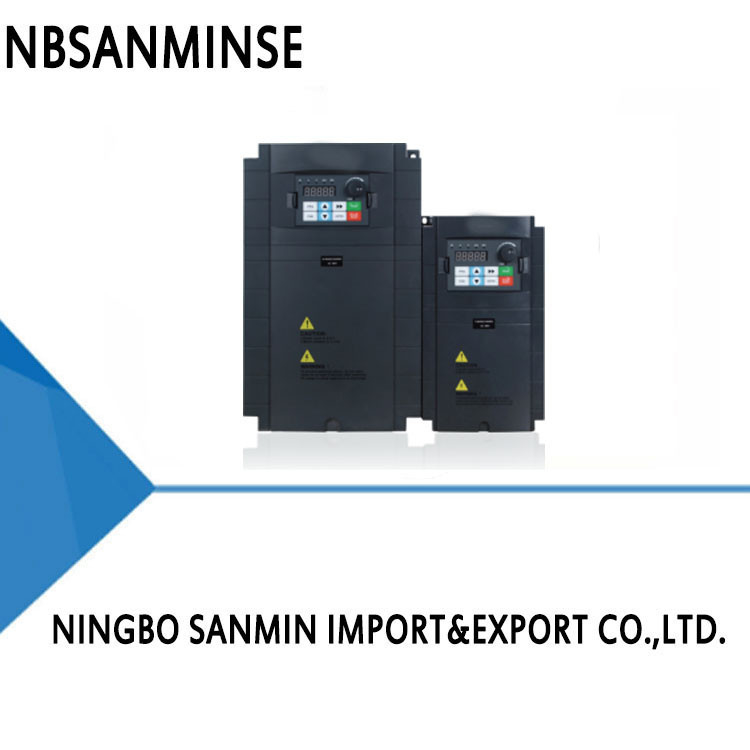

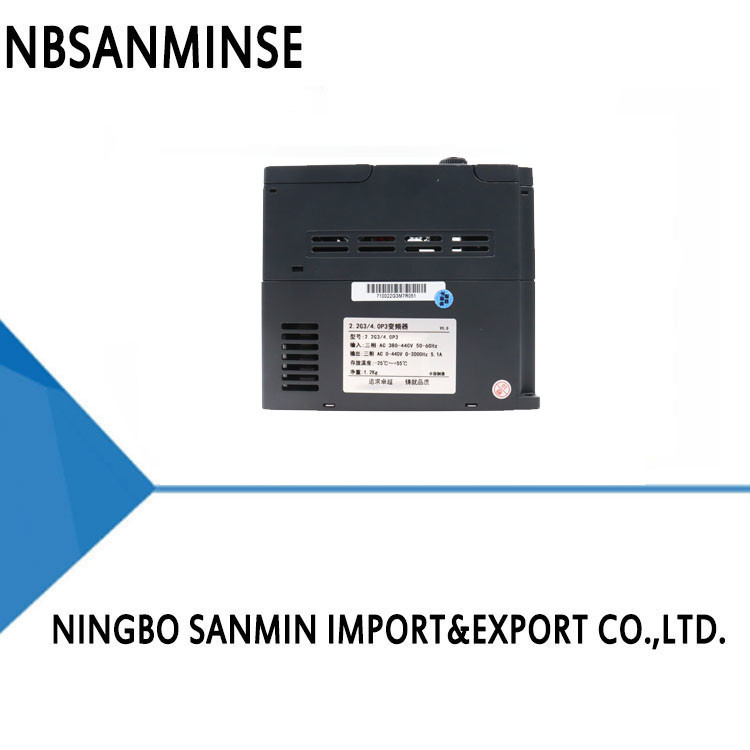

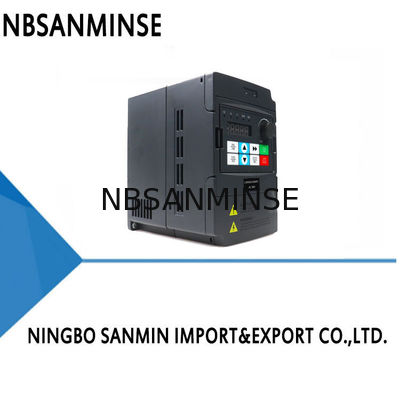

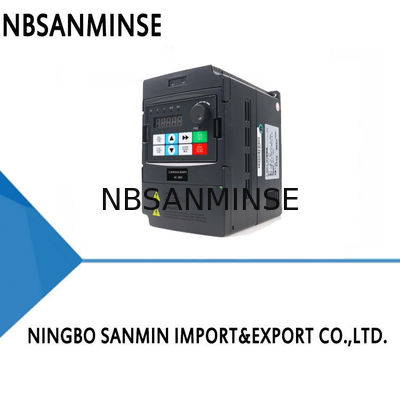

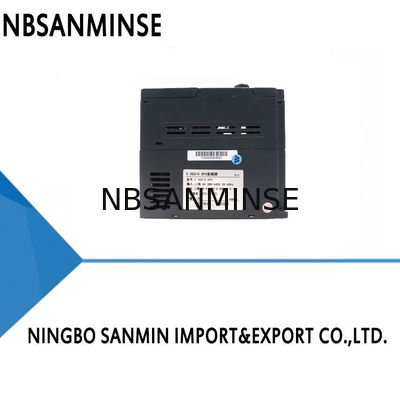

FL710 श्रृंखला इन्वर्टर एक सामान्य प्रयोजन उच्च प्रदर्शन वर्तमान वेक्टर इन्वर्टर है, मुख्य रूप से तीन चरण एसी असिंक्रोनस मोटर की गति को नियंत्रित करने और समायोजित करने के लिए उपयोग किया जाता है।यह श्रृंखला उच्च प्रदर्शन वेक्टर नियंत्रण प्रौद्योगिकी को अपनाता है, कम गति और उच्च टॉर्क आउटपुट, अच्छी गतिशील विशेषताओं के साथ, सुपर ओवरलोड क्षमता, उपयोगकर्ता प्रोग्राम करने योग्य फ़ंक्शन और पृष्ठभूमि निगरानी सॉफ्टवेयर, संचार बस फ़ंक्शन में वृद्धिविभिन्न पीजी कार्ड का समर्थन करता है, कार्यों का संयोजन समृद्ध और मजबूत, स्थिर प्रदर्शन।
उत्पाद की विशेषताएं
●उत्कृष्ट निम्न आवृत्ति प्रदर्शन
वर्तमान वेक्टर नियंत्रण एल्गोरिथ्म, उच्च प्रारंभ टोक़ और स्थिर कम गति टोक़ आउटपुट का एहसास
●वाइड वोल्टेज इनपुट
वाइड वोल्टेज इनपुट, वोल्टेज अस्थिरता के उपयोग के लिए अच्छी प्रतिक्रिया
●व्यापक अनुप्रयोग
यह विभिन्न ऑनसाइट नियंत्रण आवश्यकताओं को पूरा करने में सुविधा प्रदान करने के लिए समृद्ध औद्योगिक अनुप्रयोग सॉफ्टवेयर कार्यों को एकीकृत करता है
●अंतर्निहित ब्रेक इकाई
कॉम्पैक्ट तंत्र डिजाइन, अंतर्निहित ब्रेक इकाई (मानक विन्यास 18.5kw से कम)
●RS485 संचार
उत्पादों की पूरी श्रृंखला मानक RS485 धारावाहिक संचार इंटरफ़ेस के साथ कॉन्फ़िगर कर रहे हैं और मानक Modbus संचार प्रोटोकॉल को अपनाने
●पूरी सुरक्षा
व्यापक सुरक्षा समारोह, लोड उत्परिवर्तन और असामान्य उपयोग के वातावरण के सभी प्रकार से निपटने के लिए आसान
●उच्च सुरक्षा
उत्पादों की पूरी श्रृंखला उत्पाद के उपयोग की सुरक्षा सुनिश्चित करने के लिए उच्च JCame retardant सामग्री और उच्च विश्वसनीयता मुख्य सर्किट कनेक्शन को अपनाने
उत्पाद की जानकारी
|
उत्पाद मॉडल |
शक्ति एडाप्टर |
इनपुट वोल्टेज |
आउटपुट करंट |
स्थापना दूरी |
कुल मिलाकर आयाम |
पैकिंग आयाम |
शुद्ध भार |
सकल वजन |
| W*H | L*W*T | L*W*T | ||||||
| FL710 | 4 किलोवाट |
220V-240V 50-60 हर्ट्ज एकल चरण 220V-240V 50 हर्ट्ज-60 हर्ट्ज 380V-440V 50-60 हर्ट्ज तीन चरण 380V-440V 50 हर्ट्ज-60 हर्ट्ज |
17A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 2.75 किलो | 3.2 किलो |
| FL710 | 5.5KW | 25A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 2.85 किलो | 3.3 किलो | |
| FL710 | 0.75 किलोवाट | 2.1ए | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05 किलो | 1.3 किलो | |
| FL710 | 1.5KW | 3.8A | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05 किलो | 1.35 किलो | |
| FL710 | 2.2 किलोवाट | 5.1ए | 88*140MM | 151*100*138MM | 215*142*183MM | 1.05 किलो | 1.35 किलो | |
| FL710 | 4 किलोवाट | 8.5A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 2.75 किलो | 3.15 किलो | |
| FL710 | 5.5KW | 13A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 2.85 किलो | 3.25 किलो | |
| FL710 | 7.5KW | 16A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 2.9 किलो | 3.35 किलो | |
| FL710 | 11 किलोवाट | 24A | १२८*२२८एमएम | 240*140*180MM | 302*185*235MM | 3.3 किलो | 3.45 किलो | |
| FL710 | 15 किलोवाट | 32A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.6 किलो | 6.5 किलो | |
| FL710 | 18.5KW | 36A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.75 किलो | 6.65 किलो | |
| FL710 | 22 किलोवाट | 44A | 187*305MM | 323*205*205MM | 395*285*300MM | 5.85 किलो | 6.75 किलो | |
| FL710 | 30 किलोवाट | 58A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.1 किलो | 17.6 किलो | |
| FL710 | 37 किलोवाट | 70A | 235*443MM | 465*285*225MM | 560*385*335MM | 16.3 किलो | 17.8 किलो | |
| FL710 | 45 किलोवाट | 90A | 235*482MM | 510*320*256MM | 605*425*355MM | 22.75 किलो | 24.6 किलो | |
| FL710 | 55 किलोवाट | 110A | 235*482MM | 510*320*256MM | 605*425*355MM | 23.05 किलो | 24.9 किलो | |
| FL710 | 75 किलोवाट | 152A | 240x626MM | 650*380*275MM | 765*480*321MM | 37 किलो | 40.1 किलो | |
| FL710 | 90 किलोवाट | 172A | 240*626MM | 650*380*275MM | 765*480*321MM | 37.75 किलो | 41.5 किलो | |
| FL710 | 110 किलोवाट | 205A | 240*626MM | 650*380*275MM | 765*480*321MM | 38.5 किलो | 42.25 किलो | |
| FL710 | 132 किलोवाट | 253A | 320*730MM | 750*495*325MM | 850*595*395MM | 59.5 किलो | 69.5 किलो | |
| FL710 | 160 किलोवाट | 304A | 320*730MM | 750*495*325MM | 850*595*395MM | 61.5 किलो | 71.3 किलो |
स्थापना वायरिंग
टर्मिनल फ़ंक्शन विवरण
|
टर्मिनल नाम |
टर्मिनल प्रयोग |
सेटिंग और विवरण |
|
आर |
इन्वर्टर पावर सप्लाईः 380V मॉडल R,S और T से जुड़ा है; 220V मॉडल R,S या R,T से जुड़ा है |
एयर स्विच का उपयोग इन्वर्टर इनपुट पावर सप्लाई के सामने के छोर पर ओवरकंट्रैक्ट सुरक्षा उपकरण के रूप में किया जाना चाहिए। यदि रिसाव सुरक्षा स्विच जोड़ा जाता है,रिसाव स्विच के गलत संचालन को रोकने के लिए, कृपया 200mA से अधिक संवेदनशीलता और 100ms से अधिक संचालन समय के साथ उपकरण का चयन करें |
|
एस |
||
|
टी |
||
|
यू,वी,डब्ल्यू |
इन्वर्टर आउटपुट, मोटर से जुड़ा हुआ |
रिसाव वर्तमान को कम करने के लिए, मोटर कनेक्शन लाइन 50 मीटर से अधिक नहीं होनी चाहिए" |
|
पीई |
जमीनीकरण |
इन्वर्टर को अच्छी तरह से ग्राउंड किया जाना चाहिए |
|
X1 |
X1/X2/X3/X- 4/X5/X6/X7 और COM के बीच कनेक्शन प्रभावी है, और अन्य कार्यों को क्रमशः पैरामीटर F4.00~F4.06 द्वारा सेट किया जाता है। X7 को एक सामान्य बहु-कार्यात्मक टर्मिनल के रूप में इस्तेमाल किया जा सकता है,और यह भी एक उच्च गति पल्स इनपुट पोर्ट के रूप में प्रोग्राम किया जा सकता है, जैसा कि F4.06 फ़ंक्शन विवरण |
इनपुट, 0-24V स्तर का संकेत, प्रभावी निम्न स्तर, 5mA |
|
X2 |
||
|
X3 |
||
|
X4 |
||
|
X5 |
||
|
X6 |
||
|
X7 |
||
|
AI1 |
वर्तमान या वोल्टेज एनालॉग इनपुट प्राप्त करें |
इनपुट वोल्टेज रेंजः 0-10v इनपुट करंट रेंजः 0-20ma |
|
AI2 |
केवल वर्तमान एनालॉग इनपुट प्राप्त करें |
इनपुट वोल्टेज रेंजः 0-10v |
|
एओ1 |
एनालॉग आउटपुट सिग्नल 1 |
आउटपुट, 0-10v DC वोल्टेज |
|
एओ2 |
एनालॉग आउटपुट सिग्नल 2 |
आउटपुट, 0-10v DC वोल्टेज |
|
24V |
24V डिजिटल सिग्नल इनपुट टर्मिनल की सामान्य बिजली की आपूर्ति है" |
अधिकतम आउटपुट करंट 200mA |
|
10V |
10V एनालॉग इनपुट और आउटपुट टर्मिनलों के लिए सामान्य बिजली की आपूर्ति है |
अधिकतम आउटपुट करंट 20mA |
|
सीओएम |
सिग्नल का सामान्य टर्मिनल |
जीएनडी के साथ आंतरिक पृथक |
|
जीएनडी |
सिग्नल का सामान्य टर्मिनल |
COM के साथ आंतरिक पृथक |
|
एवीआई |
0-10V सिग्नल इनपुट |
0-10V सिग्नल इनपुट |
|
टीए |
बहुक्रिया रिले आउटपुट टर्मिनल के रूप में परिभाषित प्रोग्राम करने योग्य, 99 प्रकार तक, देखें F5.02 टर्मिनल फ़ंक्शन परिचय |
टीए-टीबीः सामान्य रूप से बंद, टीए-टीसीः सामान्य रूप से खुला संपर्क क्षमताः एसी 250 वी / 3 ए डीसी 24 वी / 2 ए |
|
टीबी |
||
|
टीसी |
उद्योग अनुप्रयोग
FL710 श्रृंखला मशीन अपने उत्कृष्ट प्रदर्शन और शक्तिशाली समारोह के साथ व्यापक रूप से उपकरण गति विनियमन और स्वचालन आवश्यकताओं के डिजाइन में प्रयोग किया जाता है, जैसे वस्त्र, कागज बनाने, ड्राइंग,मशीन टूल्स, पैकेजिंग, खाद्य, पंखे, पानी पंप और अन्य उद्योग।
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
