उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील | दबाव: | 31.5mpa (315bar) |
|---|---|---|---|
| पोर्ट आकार: | एनपीटी/जी 1/4,3/8,1/2,3/4,1 | तापमान: | -20-+80 सी |
| गारंटी: | 1 वर्ष | ||
| प्रमुखता देना: | पुरुष धागा हाइड्रोलिक गेंद वाल्व,महिला धागा हाइड्रोलिक गेंद वाल्व,एनपीटी हाइड्रोलिक गेंद वाल्व |
||

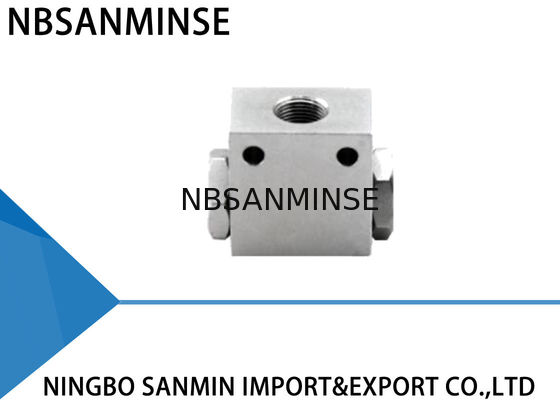

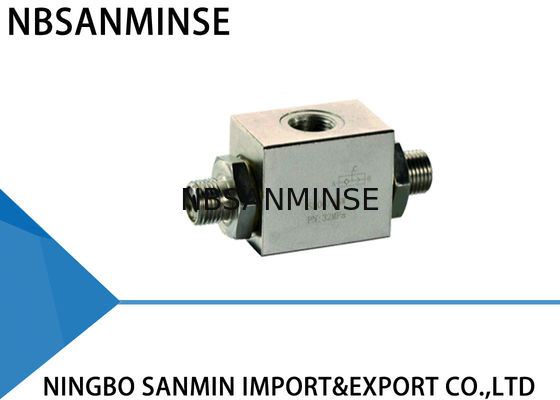

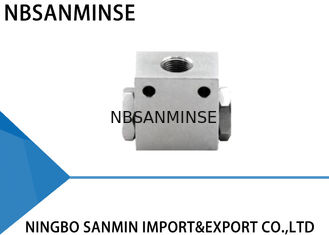

VU/SF सीरीज शटल वाल्व ((-20-+70°C) हाइड्रोलिक इंडस्ट्री वाल्व पुरुष महिला धागा
हाइड्रोलिक तीन-तरफा शटल वाल्व मुख्य रूप से वाल्व के कोर की स्थिति को बदलकर विभिन्न तेल मार्गों में हाइड्रोलिक तेल के प्रवाह को नियंत्रित करने के लिए एक रिवर्स वाल्व के रूप में उपयोग किया जाता है,ताकि हाइड्रोलिक एक्ट्यूएटर के एक्शन कन्वर्शन को महसूस किया जा सकेइसका व्यापक रूप से हाइड्रोलिक प्रणाली में उपयोग किया जाता है जिसमें नियंत्रण दिशा या स्विचिंग फ़ंक्शन की आवश्यकता होती है, जैसे कि विभिन्न हाइड्रोलिक मशीनरी, स्वचालित उत्पादन लाइनों और परीक्षण उपकरण का नियंत्रण।
मूलभूत कार्य और सिद्धांत
रिवर्सिंग फंक्शन: थ्री-वे शटल वाल्व का मुख्य कार्य हाइड्रोलिक तेल प्रवाह को रिवर्स करना है, अर्थातविभिन्न तेल मार्गों के बीच प्रवाह दिशा स्विच करने के लिए हाइड्रोलिक तेल नियंत्रित.
वाल्व कोर नियंत्रणः जब आंतरिक वाल्व कोर (आमतौर पर हैंडल या विद्युत उपकरण द्वारा संचालित) अलग-अलग स्थितियों में होता है, तो विभिन्न तेल सर्किट जुड़े या डिस्कनेक्ट हो जाते हैं,मुख्य तेल सर्किट और शाखा तेल सर्किट के बीच कनेक्शन बदलने के लिए.
आवेदन का क्षेत्र
हाइड्रोलिक मशीनरीः विभिन्न हाइड्रोलिक पावर मशीनरी में, तेल सिलेंडर के विस्तार और संकुचन और हाइड्रोलिक मोटर के स्टीयरिंग को नियंत्रित करने के लिए तीन-तरफा शटल वाल्व का उपयोग किया जाता है,विभिन्न कार्यों के रूपांतरण को साकार करने के लिए, जैसे कि खुदाई मशीन के बाल्टी क्रिया स्विच।
स्वचालित नियंत्रणः स्वचालित उत्पादन लाइन में,तीन-तरफा शटल वाल्व कार्यक्षेत्र clamping जैसे कार्यों की एक श्रृंखला के अनुक्रम नियंत्रण का एहसास करने के लिए अन्य नियंत्रण तत्वों के साथ सहयोग कर सकते हैं, भोजन और पोजिशनिंग।
परीक्षण उपकरण: कुछ हाइड्रोलिक परीक्षण बेंचों पर, विभिन्न प्रदर्शन परीक्षणों के लिए विभिन्न परीक्षण लूपों को स्विच करने के लिए तीन-तरफा शटल वाल्व का उपयोग किया जा सकता है।
विमान हाइड्रोलिक प्रणालीः विमान हाइड्रोलिक प्रणाली में विभिन्न वाल्वों में से एक के रूप में,तीन-तरफा शटल वाल्व का प्रयोग विमान पर विभिन्न हाइड्रोलिक ड्राइव घटकों की क्रिया को नियंत्रित करने के लिए किया जाता है।, जैसे लैंडिंग गियर के पीछे हटने और पीछे हटने।
| वीयूएसएफ | धागा | डीएन ((मिमी) | एल/मिनट | पीएन ((बार) |
| VUSF-06 | एनपीटी/जी1/4 | 06 | 20 | 500 |
| वीयूएसएफ-10 | एनपीटी/जी3/8 | 10 | 45 | 500 |
| वीयूएसएफ-13 | एनपीटी/जी1/2 | 13 | 80 | 500 |
| वीयूएसएफ-20 | एनपीटी/जी3/4 | 20 | 110 | 350 |
| वीयूएसएफ-25 | एनपीटी/जी1 | 25 | 150 | 300 |
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
