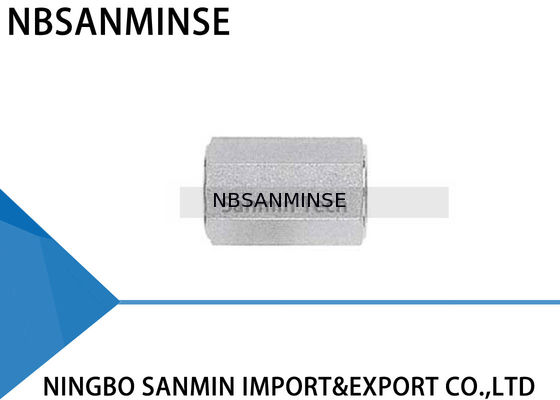

HCG हेक्स कपलिंग स्टेनलेस स्टील 316L ट्यूब फिटिंग नलसाजी फिटिंग उच्च गुणवत्ता Sanmin
ट्यूब फिटिंग विवरण
ट्यूब फिटिंग एक तंत्र है जिसका उपयोग टयूबिंग को सील करने और पकड़ने के लिए किया जाता है। इस तरह की फिटिंग का यांत्रिक लाभ और ज्यामिति एक रिसाव - तंग विधानसभा का उत्पादन करती है।
इकट्ठा करने के लिए, बस ट्यूब को पूरी विधानसभा में डालें जब तक कि ट्यूब नीचे की ओर न हो - फिटिंग बॉडी के कंधे के खिलाफ। अखरोट को दक्षिणावर्त घुमाकर बनाए गए यांत्रिक बल का उपयोग करके अखरोट और फिटिंग बॉडी के बीच दो फेरुल्स को आगे बढ़ाया जाता है। बैक फेर्रेल को सामने के फेरर के टेपर्ड रियर के खिलाफ संचालित किया गया है जो शरीर के पतला मुंह में बल द्वारा संचालित होता है।
शरीर के नलिका की सतह पर एक पूर्ण सामना करने वाली सील बनाने के लिए सामने के घाट को ऊपर उठाते समय ट्यूब पर पीछे की तरफ रेडियल इनरलाइड का झुकाव होता है।
हाथ तंग स्थिति से अखरोट के 1-1 / 4 मोड़ सीलिंग सदस्यों के सुसंगत ड्राइव का आश्वासन दिया। यह उच्च दबाव के साथ-साथ अल्ट्रा उच्च वैक्यूम स्थितियों के खिलाफ एक प्रभावी मुहर सुनिश्चित करता है।
स्थापाना निर्देश
फिटिंग्स को असेंबल किया जाता है और फिंगर टाइट की जाती है। उपयोग से पहले Disassembly गंदगी या अन्य कणों के प्रवेश की अनुमति दे सकता है
1 है। फिटिंग में ट्यूबिंग डालें
जाँच करें कि ट्यूब फिटिंग के कंधे पर मजबूती से टिकी हुई है और यह नट उंगली में कस रही है, इस बिंदु पर यह अनुशंसा की जाती है कि फिटिंग बॉडी पर फैली हुई हेक्स पर एक मुंशी का निशान बनाया जाए। यह निशान शुरुआती बिंदु और उचित पुल-अप के लिए एक संकेतक के रूप में काम करेगा।
2 अखरोट को कस लें
अखरोट के 1-1 / 4 टर्न 1/4 ”(6 मिमी) और उच्चतर (चित्र देखें। ए) के लिए आवश्यक हैं।
अखरोट का 3/4 मोड़ 3/16 ”(4 मिमी) और निचला (Fig.B देखें) के लिए आवश्यक है
Reassembly निर्देश
रिसाव की सील के नुकसान के बिना, कनेक्शन को बार-बार डिस्कनेक्ट और रीमेक किया जा सकता है।
1. डिस्कनेक्ट करने से पहले, फिटिंग शरीर को अखरोट के असंबंध की स्थिति को चिह्नित करें।
2. पुन: इकट्ठा करने के लिए, मूल स्थिति को अखरोट को कसने के लिए एक रिंच का उपयोग करें।
3. जब तक टोक़ में मामूली वृद्धि नहीं होती है तब तक रिंच के साथ थोड़ा कस लें।
ट्यूब कटर
एक रिसाव मुक्त कनेक्शन प्राप्त करने के लिए, ट्यूबिंग को चौकोर रूप से काटा जाना चाहिए। ट्यूबिंग सामग्री के लिए उपयुक्त ब्लेड के साथ एक अच्छी गुणवत्ता वाले ट्यूब कटर की सिफारिश की जाती है।
प्रत्येक मोड़ कटर के साथ गहरी कटौती करके काटने के समय को कम करने की कोशिश न करें। यह ट्यूब को कठोर करेगा।
फिटिंग को नुकसान से बचने के लिए और यह सुनिश्चित करने के लिए ट्यूब के अंत पर बहस की जानी चाहिए कि फिटिंग के नीचे तक क्यूब पहुंचता है।
चेतावनी
ट्यूब को उस जगह पर एक vise में न रखें जहां इसे फिटिंग में डाला जाएगा (vise ट्यूब पर एक निशान छोड़ देगा जो लीक का कारण हो सकता है, और अंडाशय का कारण हो सकता है)।
ट्यूब हैंडलिंग
ट्यूब पर खरोंच लीक का कारण हो सकता है। इसलिए, लीक के जोखिम को कम करने के लिए ट्यूब को सावधानीपूर्वक संभालना महत्वपूर्ण है।
तांबे का चोंगा
यदि किसी रोल से कॉपर ट्यूबिंग का उपयोग किया जाता है, तो ट्यूब के अंत को पकड़ें और रोल को बाहर की ओर रोल करें ताकि ट्यूबिंग सपाट सतह पर लेट सके।
उच्च सुरक्षा
उन अनुप्रयोगों में जहां गंभीर स्थितियां और उच्च दबाव मौजूद हैं, हम निम्नलिखित स्थापना प्रक्रियाओं की सलाह देते हैं:
1. जांचें कि अखरोट उंगली तंग है
2. ट्यूब डालें (कंधे तक)
3. जब तक ट्यूब स्वतंत्र रूप से घूमता नहीं है, तब तक एक रिंच के साथ अखरोट को घुमाएं।
4. अखरोट की निशान स्थिति।
5. अखरोट को 1-1 / 4 मोड़ें।
यह विधि यह सुनिश्चित करती है कि भले ही ट्यूब ओडी न्यूनतम सहिष्णुता पर हो, फिर भी पूर्ण 1-1 / 4 घुमाव के लिए फेर्यूल ट्यूब के संपर्क में होगा।
अधिकतम फिटिंग विश्वसनीयता और प्रदर्शन को आश्वस्त करने के लिए, प्रत्येक आवेदन के लिए ट्यूबिंग का चयन करते समय बहुत सावधानी बरतनी चाहिए
ट्यूब चयन
फिटिंग के साथ उपयोग के लिए ट्यूब ऑर्डर करते समय चार चर पर विचार किया जाना चाहिए:
1. सामग्री
2. ट्यूब की दीवार की मोटाई
3. ट्यूब की सतह खत्म
4. ट्यूब कठोरता
टयूबिंग मानक एएसटीएम A213 या एएसटीएम ए 269 के साथ पालन करना चाहिए, सहज होना चाहिए, और पूरी तरह से annealed।
ट्यूब को खरोंच से लाल होना चाहिए और झुकने और भड़काने के लिए उपयुक्त होना चाहिए।
हमारा चयन क्यों
1: प्रत्येक उत्पादों के लिए विभिन्न शैली और पूरी तरह से वायवीय उत्पादों की श्रृंखला।
2: तेजी से शिपिंग के लिए बड़े स्टॉक।
3: अपने विशेष अनुरोध के अनुसार अनुकूलित करें।
4: मुफ्त उत्पादों की जानकारी प्रदान करें।
5: उच्च गुणवत्ता प्रतिस्पर्धी मूल्य के साथ।
सामान्य प्रश्न
प्रश्न: हमारे न्यूनतम आदेश मात्रा कितनी है?
एक: हमारे न्यूनतम मात्रा 1 टुकड़ा है।
प्रश्न: उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एक: हाँ, बेशक, हम बना सकते हैं। हम साल और पेशेवर बनाने के लिए OEM आपूर्तिकर्ता हैं। लेकिन आपको हमें काम के लिए प्राधिकरण देने की आवश्यकता है।
प्रश्न: आपकी डिलीवरी की तारीख क्या है?
एक: यह आदेशों की संख्या पर निर्भर करता है। डिलीवरी की तारीख 7 - 30 दिन है। छोटे आदेश, pls हमारे aliexpress दुकान से खरीदते हैं, अगर आप आपातकालीन उत्पादों की जरूरत है, हम पहली व्यवस्था के उत्पादन में तेजी ला सकते हैं।
प्रश्न: उत्पाद की कीमत क्या है?
एक: हमारे मूल्य आकार और सामग्री के प्रकार पर आधारित हैं, अगर आप मुझे जानकारी दे सकते हैं,
तो हम आपको एक अनुमानित कीमत दे सकते हैं केवल संदर्भ के लिए है। हम किसी भी आकार और किसी भी desgin कर सकते हैं।
प्रश्न: उत्पादों की किस प्रकार आप कर सकते हैं?
एक: हम स्टेनलेस स्टील सामग्री और पीतल, एल्यूमीनियम के कई प्रकार कर सकते हैं। वाल्व / solenoid वाल्व / बिजली के वाल्व / वायवीय वाल्व और हवा सिलेंडर उत्पादों और इतने पर।
