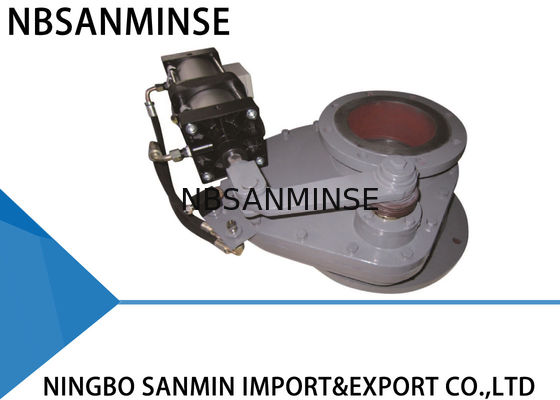

एसएमडीएफ-डीएनबी-जे डबल डिस्क गेट वाल्व ऐश कान्विंग सिस्टम के लिए छोटा शुरुआती लोड

एसएमडीएफ-डीएनबी-जे डबल डिस्क गेट वाल्व ऐश कान्विंग सिस्टम के लिए छोटा शुरुआती लोड

  • एसएमडीएफ-डीएनबी-जे डबल डिस्क गेट वाल्व ऐश कान्विंग सिस्टम के लिए छोटा शुरुआती लोड
एसएमडीएफ-डीएनबी-जे डबल डिस्क गेट वाल्व ऐश कान्विंग सिस्टम के लिए छोटा शुरुआती लोड
उत्पाद विवरण:
उत्पत्ति के प्लेस: Ningbo
ब्रांड नाम: NBSANMINSE
प्रमाणन: ISO9001
मॉडल संख्या: एसएमडीएफ- डीएनबी - जे
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 20
मूल्य: Negotiation
पैकेजिंग विवरण: प्लास्टिक बैग, बक्से, कार्टन, पैलेट या ग्राहक सलाह के रूप में
प्रसव के समय: चर्चा
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: चर्चा
संपर्क करें
विस्तृत उत्पाद विवरण
नाममात्र का दाब: 1.0 (एमपीए) प्रकार: प्रवेश द्वार पर लगने वाला वॉल्व
तापमान: <450 ℃ अधिकतम परीक्षण दबाव: 1.5 (एमपीए)
DN1XDN2: 200X350, 200X530, 250X350, 250X400, 300X450 वाल्व बोडी: कच्चा लोहा
हाई लाइट:

electromagnetic pulse valve

,

pulse air valve

एसएमडीएफ-डीएनबी-जे डबल डिस्क गेट वाल्व ऐश कान्विंग सिस्टम के लिए छोटा शुरुआती लोड


उत्पादन की जानकारी

घूर्णन डिस्क वाल्व सिरेमिक या हार्ड धातु घर्षण जोड़ी संरचना को रोजगार देता है, जो इसे अधिक अपघर्षक और बेहतर जकड़न बनाता है। यह सिर्फ एक छोटे से शुरुआती लोड की आवश्यकता है क्योंकि अद्वितीय संरचना। इसके अलावा, समान कारण से वाल्व शरीर में राख जम जाती है। ये सभी विशेषताएं घूर्णन डिस्क वाल्व को टिकाऊ बनाती हैं।

परिचालन सिद्धांत

एक्ट्यूएटर स्टेम और लीवर आर्म को एक चौथाई मोड़ देता है जो डिस्क को चलाता है। डिस्क की पूरी सीलिंग सतह कोल्ड स्प्रिंग्स द्वारा लगाए गए बल के माध्यम से लगातार सीट या पैड के संपर्क में होती है। ये स्प्रिंग्स डिस्क को लंबवत स्थानांतरित करने की अनुमति देते हैं। यह वाल्व के घटकों के थर्मल विस्तार और संकुचन के लिए क्षतिपूर्ति करता है, यह किसी भी बैक प्रेशर के प्रभाव को भी खत्म करता है जिसके लिए इसे डिज़ाइन किया गया था और सीलिंग सतहों के बीच। सीट घर्षण बलों के लिए स्पर्शरेखा डिस्क में अंतर वाल्व चक्र के रूप में अपनी सीट पर घूमने के लिए डिस्क का कारण बनता है, जिससे किसी भी प्रक्रिया सामग्री को दूर करने और जमा करने से दूर हो सकता है। ये सभी विशेषताएं घूर्णन डिस्क वाल्व को टिकाऊ बनाती हैं। यह आपके सिस्टम के लिए विश्वसनीय समर्थन प्रदान करेगा।

अनुप्रयोगों

घूर्णन डिस्क वाल्व का उपयोग थर्मल पावर प्लांट में ऐश कन्वेस्टिंग सिस्टम में किया जा सकता है। यह खदान, सीमेंट प्लांट, चूने के काम, धातुकर्म संयंत्र, रासायनिक कारखाने और अन्य क्षेत्रों में भी लागू किया जा सकता है जिन्हें कास्टिक या घर्षण राख को व्यक्त करने की आवश्यकता होती है।

तकनीकी पैमाने

अधिकतम ऑपरेटिंग दबाव: 1.0 एमपीए

अधिकतम परीक्षण दबाव: 1.5 एमपीए

ऑपरेटिंग तापमान: ≤ 200 ℃

रिसाव परीक्षण दबाव: 1.1 एमपीए

स्थापना

1. स्थापना से पहले, कृपया इस मैनुअल को ध्यान से पढ़ें, और वायवीय एक्ट्यूएटर की स्थिति की जांच करें।

2. निकला हुआ किनारा आयाम सुनिश्चित करें, अधिकतम ऑपरेटिंग दबाव और अंदर नाममात्र व्यास आवश्यकताओं को पूरा।

3. बोल्ट और नट्स को समायोजित न करें। और सुनिश्चित करें कि दो पाइपलाइनों का केंद्र और वाल्व केंद्र समाक्षीय हैं। निकला हुआ किनारा सतह चिकनी होनी चाहिए और अपेक्षाकृत बड़ी ढलान के बिना क्षैतिज रखना चाहिए, यह सुनिश्चित करने के लिए कि वाल्व तेजी से और अच्छी तरह से काम कर सकता है। इसके अलावा, बोल्ट को सममित रूप से बन्धन किया जाना चाहिए।

4. स्थापना के बाद, वायवीय एक्ट्यूएटर के दो वायु इंटेक में हवा पंप करें, और सुनिश्चित करें कि वाल्व प्लेट ठीक से काम करें।

5. यदि नियंत्रण स्विच स्थापित है, तो सुनिश्चित करें कि इसके पैरामीटर बाहरी बिजली स्रोत से मिल सकते हैं और यह पूरी तरह से खुले या पूरी तरह से बंद में ठीक से काम कर सकता है।

समस्या निवारण विधि

मुसीबतों कारण समस्या निवारण विधि
रिसाव के विदेशी शरीर विदेशी निकाय को हटाओ
सील वॉशर अमान्य है बदलें सील वॉशर
वाल्व कोर घर्षण वाल्व कोर बदलें
वाल्व खुल या बंद नहीं हो सकता घूर्णन योग्य भाग लचीले या अमान्य हो जाते हैं रिश्तेदार भागों को समायोजित या प्रतिस्थापित करें
अपर्याप्त दबाव या रिसाव आपूर्ति और मरम्मत एयर लाइन की मरम्मत
वायवीय घटक उम्र बढ़ने या अमान्य हो जाते हैं सापेक्ष वायवीय घटकों को बदलें

स्थापना आयाम और रूपरेखा

डीएन एच डी कश्मीर NC
150 * 150 310 285 240 210 8-Φ22
200 * 200 310 340 295 265 8-Φ22
225 * 225 310 370 325 295 8-Φ22
250 * 250 330 395 350 320 12-Φ22
300 * 300 330 445 400 368 12-Φ22
200 * 350 310 520 470 265 8-Φ22

मुख्य घटक और सामग्री
नहीं। मद सामग्री नहीं। मद सामग्री
1 ऊपरी वाल्व शरीर नमनीय कच्चा लोहा 5 वाल्व शरीर के तहत नमनीय कच्चा लोहा
2 एक प्रकार का अंगूठी सिरेमिक या मिश्र धातु 6 घूर्णन शाफ़्ट 45 # स्टील
3 वाॅल्व प्लेट सिरेमिक या मिश्र धातु 7 रोटरी हाथ नमनीय कच्चा लोहा
4 झूला बांह नमनीय कच्चा लोहा 8 नयूमेटिक एक्चुएटर अल्युमीनियम
