उत्पाद विवरण:
|
| जनम का आकार: | 6, 10, 15, 20, 25, 32 मिमी | तरल पदार्थ: | वायु (गैर -चिकनाई) |
|---|---|---|---|
| तकिया: | दोनों छोरों पर रबर बम्पर | स्ट्रोक रेंज: | मानक स्ट्रोक की तुलना में 0 से - 5 मिमी |
| पोर्ट आकार: | M3 × 0। 5, M5 × 0। 8, आरसी 1/8 | मानक स्ट्रोक: | 10 - 100 |
| प्रमुखता देना: | smc locking cylinder,smc air cylinders |
||

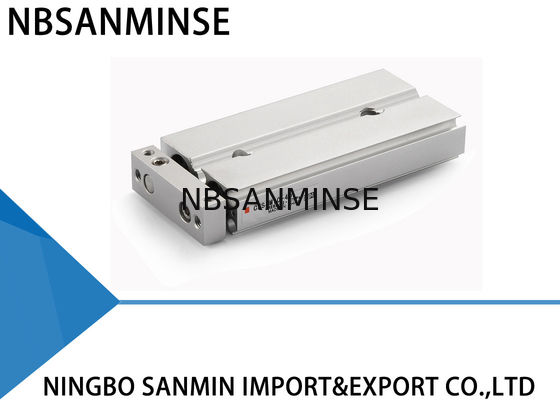

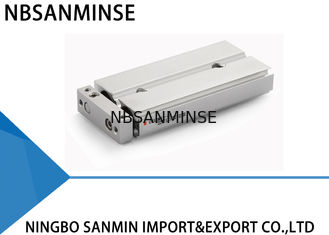

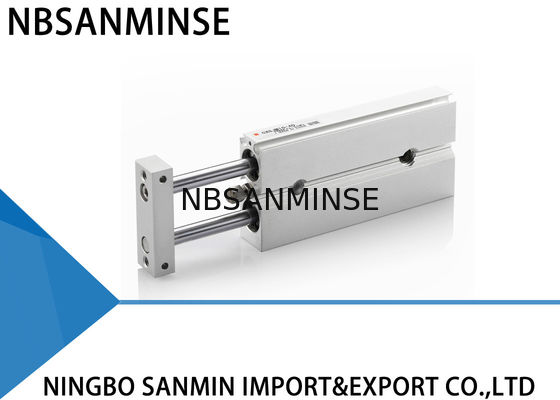

CXSJ डुअल रॉड सिलेंडर / कॉम्पैक्ट टाइप न्यूमेटिक सिलेंडर SMC समान टाइप
विनिर्देश
| बोर साइज़ (मिमी) | 6 | 10 | 15 | 20 | 25 | 32 |
| फ्लूइड | एयर (नॉन-लुब्रिकेटेड) | |||||
| प्रूफ प्रेशर | 1.05 MPa | |||||
| मैक्स प्रेशर | 0.7 MPa | |||||
| मिन प्रेशर | 0.15MPa | 0.1MPa | 0.05MPa | |||
| परिवेश और फ्लूइड तापमान | - 10 से 60 °C (कोई जमना नहीं) | |||||
| पिस्टन स्पीड | 30 से 800 मिमी / सेकंड | 30 से 700 मिमी / सेकंड | 30 से 600 मिमी / सेकंड | |||
| कुशन | दोनों सिरों पर रबर बम्पर | |||||
| स्ट्रोक एडजस्टेबल रेंज | मानक स्ट्रोक की तुलना में 0 से - 5 मिमी | |||||
| पोर्ट साइज़ | M3 × 0 . 5 | M5 × 0 . 8 | RC (NPT, PF)1/8 | |||
| अनुमेय गतिज ऊर्जा | 0.016J | 0.064J | 0.095J | 0.17J | 0.27J | 0.32J |
मानक स्ट्रोक (मिमी)
| मॉडल | मानक स्ट्रोक | विनिर्माण योग्य स्ट्रोक रेंज |
| CXSJ 6 | 10, 20, 30, 40, 50 | 60 से 100 |
| CXSJ 10 | 10, 20, 30, 40, 50, 75 | 80 से 150 |
| CXSJ 15 | 10, 20, 30, 40, 50, 75, 100 | 110 से 150 |
| CXSJ 20, 25, 32 | 110 से 200 |
पोर्ट थ्रेड टाइप
| कोई नहीं | एम थ्रेड | φ 6 से φ 25 |
| Rc 1/8 | φ 32 | |
| TN | NPT 1/8 | |
| TF | G 1/8 |
बेअरिंग टाइप
M : स्लाइड बेअरिंग
L : बॉल बुशिंग बेअरिंग
पाइपिंग
कोई नहीं : मानक (φ 6 से φ 32)
P : एक्सियल (φ 6, φ 10)
बोर साइज़ / स्ट्रोक
| बोर साइज़ | मानक स्ट्रोक |
| 6 | 10, 20, 30, 40, 50 |
| 10 | 10, 20, 30, 40, 50, 75 |
| 15 | 10, 20, 30, 40, 50, 75, 100 |
| 20 | |
| 25 | |
| 32 |
ऑटो स्विच
कोई नहीं : ऑटो स्विच के बिना (बिल्ट-इन मैग्नेट के साथ)
ऑटो स्विच की संख्या
कोई नहीं : 2 पीस
S : 1 पीस
N : "n" पीस
हमें क्यों चुनें
1: प्रत्येक उत्पाद और पूरी तरह से श्रृंखला न्यूमेटिक उत्पादों के लिए विभिन्न शैलियाँ।
2: तेज शिपिंग के लिए बड़ा स्टॉक।
3: मुफ्त उत्पाद जानकारी प्रदान करें।
4: विश्वसनीय गुणवत्ता सुनिश्चित और सक्रिय बिक्री के बाद सेवा
5: प्रतिस्पर्धी मूल्य के साथ उच्च गुणवत्ता।
Q: क्या आप मुफ्त नमूने पेश कर सकते हैं?
A: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
Q: आपका व्यापार दायरा क्या है?
A: हमारा व्यापार दायरा हैनिर्यातकर्ता ऑटोमेशन पार्ट्स की सेवा पूर्ण कंटेनर के साथ, और बिक्रीएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटरयुक्त वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयलफिटिंग, प्रेशर गेजआदि।
Q:आप किस प्रकार के उत्पाद बना सकते हैं?A: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी का वाल्व/न्यूमेटिक वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।Q: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
A: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन अगर संभव हो तो आपको हमें प्राधिकरण देना होगा।
Q: क्या आप मूल प्रसिद्ध न्यूमेटिक और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
A: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बर्केट, हाइडैक, रेक्स्रोथ, सीमेंस, रोसमेंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? A: हाँ, सामान्यतः उत्पादों की एक वर्ष की गुणवत्ता की गारंटी होती है।
Q: क्या कनेक्टर ब्रिटिश या मेट्रिक सिस्टम में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
A:
G थ्रेड बेलनाकार है और स्वयं सील नहीं करता है, जिसके लिए रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। PT और NPT शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड्स कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए आमतौर पर सीलेंट या टेप का उपयोग किया जाता है। G-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर-सील कनेक्शन के लिए किया जाता है; PT थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; NPT भी एक शंक्वाकार ट्यूब है जिसका दांत प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
Q: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
Q: सोलनॉइड वाल्व कॉइल के जलने का सामान्य कारण क्या है?
A: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ का प्रवेश, वाल्व कोर और स्प्रिंग की समस्या,
वातावरणगर्म, भारी कंपन आदि। Q:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयूरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + सोखना प्रकार), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री चुनें, ठंडे सिकुड़न के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च ताप-प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
