उत्पाद विवरण:
|
| कार्रवाई: | एकल अभिनय, वसंत वापसी | तरल पदार्थ: | वायु |
|---|---|---|---|
| प्रूफ का दबाव: | 1.05 एमपीए | पिस्टन स्पीड: | 50 से 500 मिमी / एस |
| तकिया: | कोई नहीं | प्रयोग: | मूल शैली |
| प्रमुखता देना: | smc locking cylinder,guided pneumatic cylinder |
||

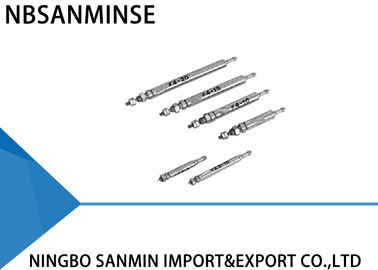

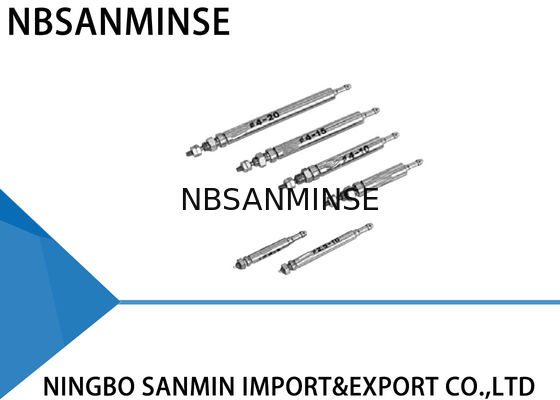

CJ1 एयर सिलेंडर सिंगल एक्टिंग स्प्रिंग रिटर्न आवश्यक नहीं (नॉन-ल्यूब) पिन न्यूमेटिक सिलेंडर
घटक भाग
| विवरण | सामग्री | नोट |
| रॉड कवर | पीतल | इलेक्ट्रोलेस निकेल प्लेटेड |
| सिलेंडर ट्यूब | पीतल | इलेक्ट्रोलेस निकेल प्लेटेड |
| पिस्टन रॉड | स्टेनलेस स्टील | |
| स्प्रिंग | स्टेनलेस स्टील वायर | |
| पिस्टन सील | NBR | |
| माउंटिंग नट | पीतल | ब्लैक जिंक क्रोमेट |
| रॉड एंड नट | स्टील | जिंक क्रोमेटेड |
विनिर्देश
| क्रिया | सिंगल एक्टिंग, स्प्रिंग रिटर्न |
| द्रव | वायु |
| प्रूफ दबाव | 1.05MPa |
| अधिकतम ऑपरेटिंग दबाव | 0.7MPa |
| न्यूनतम ऑपरेटिंग दबाव | 0.3MPa |
| परिवेश और द्रव तापमान | - 10 से 70 ℃ (कोई जमना नहीं) |
| पिस्टन गति | 50 से 500 मिमी/सेकंड |
| कुशन | कोई नहीं |
| स्ट्रोक लंबाई सहनशीलता |
+0.5mm 0mm |
| माउंटिंग | बुनियादी शैली |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | आवश्यक नहीं (नॉन-ल्यूबे) |
मॉडल / बोर आकार / मानक स्ट्रोक
| मॉडल | बोर आकार (मिमी) | मानक स्ट्रोक (मिमी) |
| CJ1B2 | 2.5 | 5, 10 |
| CJ1B4 | 4 |
5, 10, 15, 20 |
लागू ट्यूबिंग
| ट्यूबिंग प्रकार | सामग्री | आकार | मॉडल संख्या | |
| ओ.डी. | बोर आकार | |||
| मीट्रिक आकार | पॉलीयुरेथेन | 4मिमी | 2.5मिमी | TU0425 |
| नरम नायलॉन | 4मिमी | 2.5मिमी | TS0425 | |
माउंटिंग
सावधानी
1. इसे इस तरह से उपयोग न करें कि वापसी के दौरान पिस्टन रॉड पर भार लगाया जा सके।
सिलेंडर में निर्मित स्प्रिंग केवल पिस्टन रॉड को वापस लेने के लिए पर्याप्त बल प्रदान करता है। इसलिए, यदि भार लगाया जाता है, तो पिस्टन रॉड स्ट्रोक के अंत तक वापस नहीं आ पाएगा।
2. इसे सीधे सिलेंडर ट्यूब को पकड़कर स्थापित न करें, क्योंकि इससे ट्यूब विकृत हो सकती है और खराबी हो सकती है।
हमें क्यों चुनें
1: प्रत्येक उत्पाद और पूरी तरह से श्रृंखला न्यूमेटिक उत्पादों के लिए विभिन्न शैलियाँ।
2: तेजी से शिपिंग के लिए बड़ा स्टॉक।
3: प्रतिस्पर्धी मूल्य के साथ उच्च गुणवत्ता।
4: विश्वसनीय गुणवत्ता आश्वासन और सक्रिय बिक्री के बाद सेवा
5: नमूना आदेश और छोटी मात्रा का आदेश स्वीकार्य है।
प्रश्न: क्या आप मुफ्त नमूने पेश कर सकते हैं?
ए: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय दायरा क्या है?
ए: हमारा व्यवसाय दायरा हैनिर्यातकों के स्वचालन भागों की सेवा पूर्ण कंटेनर के साथ, और बेचनाएयर सिलेंडर, एयर सोर्स ट्रीटमेंट, सोलनॉइड वाल्व,एयर वाल्व,मोटराइज्ड वाल्व, पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, एयर और ऑयल फिटिंग, प्रेशर गेज आदि।
प्रश्न:आप किस प्रकार के उत्पाद बना सकते हैं?ए: हम कई तरह के स्टेनलेस स्टील बना सकते हैं
,पीतल, एल्यूमीनियम सामग्री प्रसंस्करण।जैसे उच्चदबाववाल्व / सोलनॉइड वाल्व / इलेक्ट्रिक वाल्व / पानी का वाल्व/न्यूमेटिक वाल्व/एयर सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक एक्यूमुलेटरउत्पाद और इसी तरह।प्रश्न: क्या उत्पाद को हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
ए: हाँ, बिल्कुल, हम बना सकते हैं। हम वर्षों से OEM आपूर्तिकर्ता हैं और बनाने में पेशेवर हैं। लेकिन आपको हमें प्राधिकरण देना होगा यदि यह संभव है।
प्रश्न: क्या आप मूल प्रसिद्ध न्यूमेटिक और हाइड्रोलिक, उपकरण ब्रांड सामान प्रदान कर सकते हैं?
ए: हाँ, हम फेस्टो, एसएमसी, सीकेडी, बुरकेट, हाइडैक, रेक्स्रोथ, सीमेंस, रोस माउंट, मार्श, एंड्रेस+हॉसर आदि की आपूर्ति कर सकते हैं।
प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? ए: हाँ, सामान्य रूप से उत्पादों की एक वर्ष की गुणवत्ता गारंटी होती है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? PT, NPT और G थ्रेड्स के बीच क्या अंतर है?
ए:
जी थ्रेड बेलनाकार होता है और स्वयं सील नहीं करता है, रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंक्वाकार होते हैं, और आंतरिक और बाहरी थ्रेड कसने पर कसते जाते हैं। सीलिंग थ्रेड्स के विरूपण के माध्यम से प्राप्त की जाती है, और सीलेंट या टेप का उपयोग आमतौर पर सीलिंग प्रभाव को बढ़ाने के लिए किया जाता है। जी-थ्रेड गैर-सीलिंग कनेक्शन के लिए उपयोग किया जाने वाला एक बेलनाकार सीधा पाइप है; पीटी थ्रेड एक शंक्वाकार ट्यूब है जो थ्रेड के विरूपण और सीलिंग पर निर्भर करती है; एनपीटी भी एक शंक्वाकार ट्यूब है जिसका टूथ प्रोफाइल कोण 60 डिग्री होता है, जिसका उपयोग मुख्य रूप से उत्तरी अमेरिका में किया जाता है।
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित करें: MPa, बार, psi, kg/cm ²?
ए: 1MPa=10bar≈145psi≈10kg
प्रश्न: सोलनॉइड वाल्व कॉइल के जलने का कारण आमतौर पर क्या होता है?
ए: गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट हेड में तरल पदार्थ प्रवेश करना, वाल्व कोर और स्प्रिंग समस्या,
वातावरणगर्म, भारी कंपन आदि। प्रश्न:
उच्च तापमान या अत्यधिक ठंडे वातावरण में न्यूमेटिक घटकों के लिए क्या ध्यान रखा जाना चाहिए? फोकस पॉइंट
| उच्च तापमान वातावरण के उपाय | अत्यधिक ठंड वातावरण के उपाय | सील |
| फ्लोरोरबर, पीटीएफई | कम तापमान नाइट्राइल, सिलिकॉन रबर, पॉलीयुरेथेन | स्नेहन |
| उच्च तापमान सिंथेटिक ग्रीस (कम वाष्पशीलता) | कम तापमान ग्रीस (कम पोर पॉइंट, कम चिपचिपाहट) | एयर सप्लाई ट्रीटमेंट |
| कूलिंग को मजबूत करें, कुशल जल निष्कासन | अल्ट्रा-लो ड्यू पॉइंट ड्राइंग (रेफ्रिजरेशन + एडसोर्प्शन टाइप), हीट ट्रेसिंग | धातु घटक |
| विस्तार क्लीयरेंस आरक्षित करें | कम तापमान वाले टफनेस वाली सामग्री का चयन करें, ठंडे संकोचन के कारण रिसाव को रोकें | नियंत्रण घटक |
| उच्च ताप-प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बॉक्स स्थापित करें, स्थानीय हीटिंग, ठंडे संघनन को रोकें | स्थापना |
| गर्मी स्रोतों से दूर रखें, गर्मी इन्सुलेशन प्लेटें जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
