उत्पाद विवरण:
|
| तरल पदार्थ: | वायु | कार्रवाई: | दुगना अभिनय |
|---|---|---|---|
| पाइपिंग पोर्ट आकार: | एम 5 × 0.8 | न्यूनतम दबाव: | 0.15mpa / 0.06mpa / 0.05mpa |
| पिस्टन स्पीड: | 50 से 500 मिमी / एस | स्नेहन: | गैर -चिकनाई |
| प्रमुखता देना: | smc air cylinders,guided pneumatic cylinder |
||

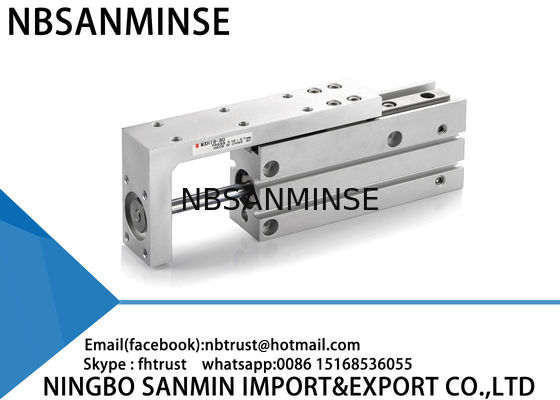

एमएक्सएच स्लाइड एसएमसी वायवीय सिलेंडर उच्च विश्वसनीयता 0.15 एमपीए / 0.06 एमपीए न्यूनतम दबाव
1: प्रत्येक उत्पाद के लिए विभिन्न शैली और पूरी तरह से श्रृंखला वायवीय उत्पादों.
2: तेजी से शिपिंग के लिए बड़ा स्टॉक।
3प्रतिस्पर्धी मूल्य के साथ उच्च गुणवत्ता।
4: नमूना आदेश और छोटी मात्रा का आदेश स्वीकार्य है।
5: अपने विशेष अनुरोध के अनुसार अनुकूलित करें.
6: निःशुल्क उत्पाद जानकारी प्रदान करें।
7: विश्वसनीय गुणवत्ता आश्वासन और सक्रिय बिक्री के बाद सेवा
8: एक वर्ष की गुणवत्ता गारंटी
9: तकनीकी सहायता ina@pneuhydr.com पर
विनिर्देश
| छेद का आकार (मिमी) | 6 | 10 | 16 | 20 |
| द्रव | हवा | |||
| कार्यवाही | दोहरी भूमिका | |||
| पाइप के पोर्ट का आकार | M5×0.8 | |||
| न्यूनतम परिचालन दबाव | 0.15 एमपीए | 0.06 एमपीए | 0.05 एमपीए | |
| अधिकतम ऑपरेटिंग दबाव | 0.7MPa | |||
| सबूत दबाव | 1.05 एमपीए | |||
| परिवेश और द्रव का तापमान |
ऑटो स्विच के बिनाः-10 से 70°C (कोई ठंड नहीं) ऑटो स्विच के साथः-10 से 60°C (कोई ठंड नहीं) |
|||
| पिस्टन की गति | 50 से 500 मिमी/सेकंड | |||
| अनुमेय गतिज ऊर्जा (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| स्नेहन | नॉन-लुब | |||
| कुशन | दोनों छोरों पर रबर बंपर | |||
| स्ट्रोक लंबाई सहिष्णुता |
+1.0 0 |
|||
मानक स्ट्रोक
| छेद का आकार (मिमी) | मानक स्ट्रोक (मिमी) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
नोट) मध्यवर्ती स्ट्रोक "मेड टू ऑर्डर" मॉडल ((-XC19) के साथ उपलब्ध हैं।
सैद्धांतिक आउटपुट
(एन)
|
बोर का आकार (मिमी) |
छड़ी का आकार (मिमी) |
परिचालन दिशा |
पिस्टन क्षेत्र (मिमी2) |
ऑपरेटिंग दबाव (एमपीए) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | बाहर | 28 | 8 | 14 | 19 |
| IN | 21 | 6 | 10 | 14 | ||
| 10 | 4 | बाहर | 78 | 23 | 39 | 55 |
| IN | 66 | 19 | 33 | 46 | ||
| 16 | 6 | बाहर | 201 | 60 | 101 | 141 |
| IN | 172 | 51 | 86 | 121 | ||
| 20 | 8 | बाहर | 314 | 94 | 157 | 220 |
| IN | 264 | 79 | 132 | 185 | ||
वजन
घ)
| मॉडल | स्ट्रोक (मिमी) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
हमारे उत्पाद 12 महीने की गारंटी के साथ उच्च गुणवत्ता वाले हैं, और पेपैल भुगतान का समर्थन करते हैं।
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
उत्तर: हाँ, लेकिन यह उत्पादों पर निर्भर करता है, कृपया हमसे संपर्क करें ina@pneuhydr.com या व्हाट्सएप 0086 15168536055
प्रश्न: आपका व्यवसाय क्या है?
A: हमारा व्यवसाय दायरा हैपूर्ण कंटेनर के साथ निर्यातक स्वचालन भागों की सेवा और बिक्रीवायु सिलेंडर, वायु स्रोत उपचार, सोलेनोइड वाल्व,हवा वाल्व,मोटर वाल्व,पीतल वाल्व, हाइड्रोलिक वाल्व, हाइड्रोलिक सिलेंडर, हवा और तेलघुड़सवार, प्रेशर गेजआदि।
प्रश्न:Wआप किस प्रकार के उत्पाद बना सकते हैं?
एकः हम कई प्रकार के स्टेनलेस स्टील बना सकते हैं, पीतल, एल्यूमीनियमसामग्री प्रसंस्करणऊँचादबाव वाल्व / सोलेनोइड वाल्व / विद्युत वाल्व /जल वाल्व/वायवीय वाल्व/वायु सिलेंडर/हाइड्रोलिक वाल्व/हाइड्रोलिक संचयउत्पादों और इतने पर.
प्रश्नः क्या उत्पाद हमारे लोगो और ब्रांड के साथ बनाया जा सकता है?
एः हाँ, निश्चित रूप से, हम कर सकते हैं. हम OEM आपूर्तिकर्ता वर्षों के लिए और पेशेवर बनाने के लिए कर रहे हैं. लेकिन अगर यह संभव है तो आप हमें प्राधिकरण देने की जरूरत है.
प्रश्न: क्या आप मूल प्रसिद्ध वायवीय और हाइड्रोलिक, उपकरण ब्रांड के सामान प्रदान कर सकते हैं?
उत्तर: हाँ,हम Festo,Smc,Ckd,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser आदि की आपूर्ति कर सकते हैं।
प्रश्न: क्या कोई वारंटी उपलब्ध है?
एकः हाँ, आम तौर पर उत्पादों एक साल की गुणवत्ता की गारंटी है।
प्रश्न: क्या कनेक्टर ब्रिटिश या मीट्रिक प्रणाली में है? पीटी, एनपीटी और जी धागे में क्या अंतर है?
A: जी धागा बेलनाकार है और खुद को सील नहीं करता है, जिससे रिसाव को रोकने के लिए अतिरिक्त गास्केट की आवश्यकता होती है। पीटी और एनपीटी शंकु हैं,और आंतरिक और बाहरी धागे तंग होने पर तंग और तंग हो जाते हैंसीलिंग धागे के विरूपण के माध्यम से प्राप्त की जाती है, और सीलिंग प्रभाव को बढ़ाने के लिए सीलेंट या टेप का उपयोग आमतौर पर संयोजन में किया जाता है
जी-थ्रेड एक बेलनाकार सीधी पाइप है जिसका उपयोग गैर सील कनेक्शन के लिए किया जाता है; पीटी थ्रेड एक शंकुयुक्त ट्यूब है जो थ्रेड के स्वयं के विरूपण और सील पर निर्भर करता है;एनपीटी 60 डिग्री के दांत प्रोफाइल कोण के साथ एक शंकु नली भी है, मुख्य रूप से उत्तरी अमेरिका में प्रयोग किया जाता है
प्रश्न: दबाव इकाइयों को कैसे परिवर्तित किया जाता हैः एमपीए, बार, पीएसआई, किलोग्राम/सेमी 2?
उत्तरः 1 एमपीए=10 बार≈145 पीएसआई≈10 किलोग्राम
प्रश्न: आमतौर पर सोलेनोइड वाल्व कॉइल्स के बर्नआउट का कारण क्या होता है?
A:गलत वोल्टेज और हर्ट्ज, लगातार स्विचिंग, पायलट सिर तरल पदार्थ में प्रवेश कर रहा है, वाल्व कोर और स्प्रिंग समस्या,पर्यावरण गर्म, भारी कंपन आदि।
प्रश्न: उच्च तापमान या अति ठंडे वातावरण में वायवीय घटकों के लिए क्या ध्यान दिया जाना चाहिए?
| फोकस बिंदु | उच्च तापमान वाले वातावरण के लिए प्रति उपाय | अत्यधिक ठंडे वातावरण के लिए प्रति उपाय |
| सील | फ्लोरो रबर, पीटीएफई | निम्न तापमान नाइट्रिल, सिलिकॉन रबर, पॉलीयूरेथेन |
| स्नेहन | उच्च तापमान वाले सिंथेटिक वसा (कम अस्थिरता) | कम तापमान का वसा (कम डालने का बिंदु, कम चिपचिपापन) |
| वायु आपूर्ति उपचार | शीतलन को मजबूत करें, पानी को कुशलता से हटाएं | अति निम्न ओस बिंदु सुखाने (प्रशीतन + अवशोषण प्रकार), गर्मी ट्रेसिंग |
| धातु के घटक | आरक्षित विस्तार की मंजूरी | कम तापमान कठोरता के साथ सामग्री का चयन करें, ठंड सिकुड़ने के कारण रिसाव को रोकें |
| नियंत्रण घटक | उच्च गर्मी प्रतिरोधी ग्रेड कॉइल, गर्मी अपव्यय, कम बिजली की खपत | इन्सुलेशन बक्से, स्थानीय हीटिंग स्थापित करें, ठंडे संघनक को रोकें |
| स्थापना | गर्मी के स्रोतों से दूर रखें, थर्मल इन्सुलेशन प्लेट जोड़ें | हवा और बर्फ के संपर्क से बचें, थर्मल इन्सुलेशन सामग्री के साथ लपेटें |
