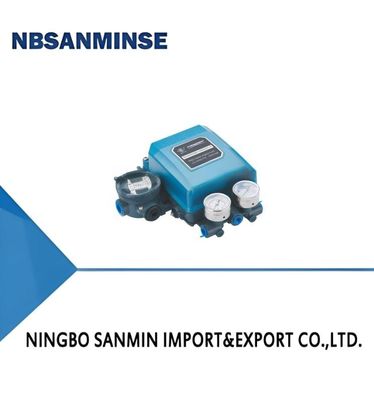

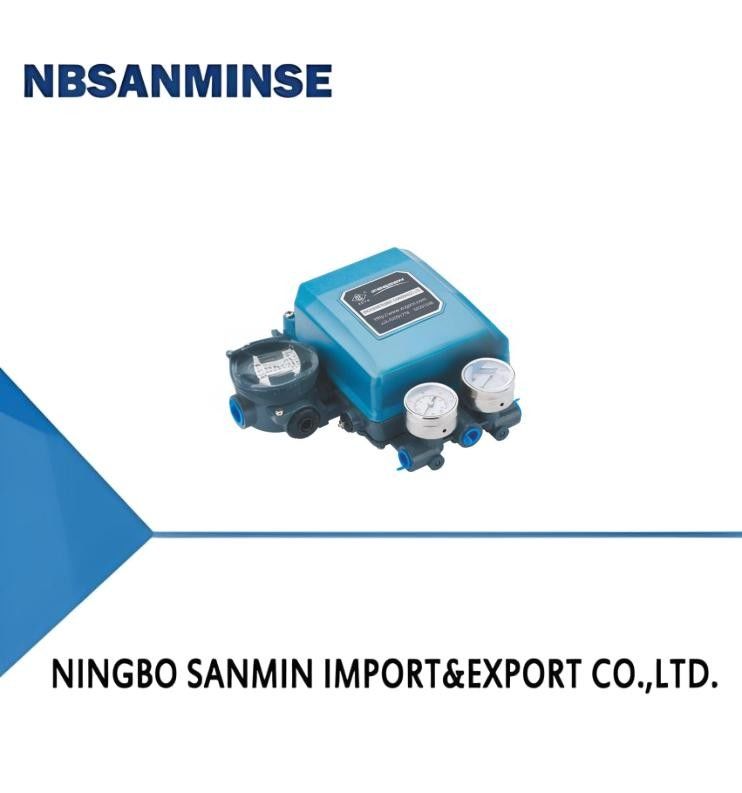

EP6000 श्रृंखला विद्युत और गैस वाल्व लोकेटर

1छोटी क्षमता और बड़ी क्षमता के एक्ट्यूएटर के लिए उपयुक्त।
2, एम्पलीफायर, गैस की खपत छोटी है, बड़ी क्षमता है।
3. बाहर की विशेषता चुन सकते हैं.
4, एकल-अभिनय actuator जरूरत प्रतिक्रिया नियंत्रण, सकारात्मक कार्रवाई प्रकार एम्पलीफायर है
प्रतिक्रिया प्रकार के एम्पलीफायर में बदलने के लिए आसान।
5, दबाव विस्फोट-सबूत प्रकार क्षेत्र में समायोजित किया जा सकता है।
6, आंतरिक रूप से सुरक्षित है, भवन की संरचना का व्यापक दायरा है।

4-20mA DC

प्रक्रिया नियंत्रण किया जा सकता है

समायोजन सीमाः 4-12,12-20mA DC

एम्पलीफायर

एकल क्रिया प्रकार के एक्ट्यूएटर और डबल क्रिया प्रकार के एक्ट्यूएटर संयोजन, एकल क्रिया क्रिया प्रकार है

एम्पलीफायर को प्रतिक्रिया प्रकार के एम्पलीफायर में बदलना आसान है (इनपुट सिग्नल बढ़ता है, आउटपुट दबाव घटता है) ।

वायु खपत

आउटपुट 50% वायु दबाव गैस की खपत। एकल-अभिनय प्रकारः 5Nl/मिनट 140KPa वायु आपूर्ति पर

दोहरी क्रिया प्रकारः 15Nl/मिनट 400KPa हवा की आपूर्ति।

सबसे बड़ी प्रसंस्करण क्षमता

प्रदर्शन

एकल क्रिया प्रकार के एक्ट्यूएटर

रैखिकता पूर्ण स्ट्रोक का +1.0%

हिस्टेरिसिस पूर्ण स्ट्रोक का 0.5%

प्रतिक्रिया पूर्ण स्ट्रोक का 0.1%

पुनरावृत्ति सटीकता पूर्ण स्ट्रोक का 0.2%

हवा के दबाव में त्रुटि का परिवर्तन.f......... 0.1% / 10 K Pa

दोहरी क्रिया प्रकार के एक्ट्यूएटर

रैखिकता पूर्ण स्ट्रोक का +1.5%

हिस्टेरिसिस पूर्ण स्ट्रोक का 0.8%

प्रतिक्रिया पूर्ण स्ट्रोक का 0.2%

सटीकता दोहराएँ00.3% पूर्ण स्ट्रोक

हवा के दबाव में त्रुटि का परिवर्तन.........0.4%6/10 केपीए

उपरोक्त एक वाल्व के बिना एक एक्ट्यूएटर पर पोजीशनर के प्रदर्शन का प्रतिनिधित्व करता है।

एससंरचना रूप

आउटडोर जलरोधी प्रकार (सुरक्षा प्रकार) e Ex eIT6 Gb, IP65 दबाव प्रतिरोधी विस्फोट प्रतिरोधी प्रकार (विस्फोटक प्रकार) d Ex dIBT6 Gb

आंतरिक रूप से सुरक्षित (सुरक्षित) i Ex iaICT6 Gb

विद्युत इंटरफेस

EP6

1 अग्निरोधी

dIIBT6 G

सहसंबंध के साथ एसए

मेल खाने वाला संयोजन

वायु फिल्टरिंग दबाव घटाने वाला वाल्व

2 बढ़ी हुई सुरक्षा प्रकार

e Ex d IT6 Gb, IP65

2 चौथाई मोड़

एक्ट्यूएटर:

मानक
