उत्पाद विवरण:
|
| नाममात्र दबाव: | 1.0 (एमपीए) | प्रकार: | आउटलेट वाल्व |
|---|---|---|---|
| तापमान: | ≤200 ℃ | अधिकतम परीक्षण प्रेस: | 1.5 (एमपीए) |
| डीएन: | 40, 50, 65, 80, 100, 125, 150, 175, 200, 225, 250, 300 | वाल्व बॉडी: | कच्चा लोहा |
| प्रमुखता देना: | pulse air valve,नाड़ी जेट solenoid वाल्व |
||

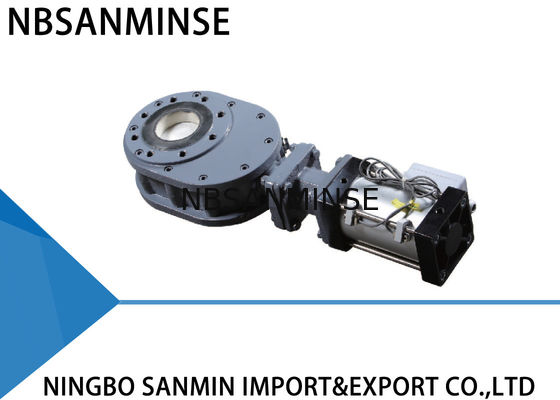

आउटलेट डबल डिस्क वाल्व, डबल डिस्क गेट वाल्व ISO9001 प्रमाणन
मुख्य प्रदर्शन
मॉडल WZ644-10Q डबल-डिस्क वाल्व डबल-डिस्क सीलिंग का उपयोग करता है और सीलिंग सतहें पहनने के प्रतिरोधी मिश्र धातु या सिरेमिक से बनी होती हैं। सील 100% एयरटाइट है और वाल्व एक लंबा सेवा जीवन प्राप्त करता है, विशेष रूप से अनुप्रयोगों में। नतीजतन, समग्र सिस्टम विश्वसनीयता नाटकीय रूप से बढ़ जाती है।
ऑपरेटिंग प्रदर्शन
जब हवा को ऊपरी सिलेंडर पोर्ट में डाला जाता है, तो पिस्टन रॉड डबल-डिस्क को नीचे धकेलती है और वाल्व बंद हो जाता है। जब हवा को निचले सिलेंडर पोर्ट में डाला जाता है, तो पिस्टन रॉड डबल-डिस्क को ऊपर धकेलती है और वाल्व खुल जाता है। संपीड़न स्प्रिंग डिस्क और सील रिंग के बीच रखा जाता है, डिस्क को सील रिंग के खिलाफ मजबूर करता है, और डिस्क को ऊर्ध्वाधर गति की अनुमति भी देता है, जो भागों के थर्मल विस्तार और संकुचन की भरपाई करने में मदद करता है और सभी परिस्थितियों में एक एयरटाइट सील सुनिश्चित करता है। वाल्व को सक्रिय करते समय, डबल-डिस्क सीलिंग सतहों को गोद में लेने और पॉलिश करने के लिए घूमता है। जब उत्पाद वाल्व से होकर गुजरता है, तो आंतरिक कक्ष में प्रवेश करने वाली किसी भी सामग्री को भंवर प्रवाह क्रिया द्वारा हटा दिया जाता है। इसलिए, वाल्व सेल्फ-क्लीनिंग है। क्लीन-इन-प्लेस प्रदर्शन सुनिश्चित करने के लिए अतिरिक्त एयर पर्जिंग प्रदान की जा सकती है। ये सभी विशेषताएं वाल्व के लिए एक लंबी सेवा जीवन की गारंटी देती हैं और आपके सिस्टम की विश्वसनीयता को बढ़ाती हैं।
अनुप्रयोग
कोयला-फायर पावर प्लांट, स्मेल्टर, आयरन और स्टील प्लांट, फार्मास्युटिकल और रासायनिक उद्योगों में कोई भी धूल, पाउडर और दानेदार उत्पाद।
तकनीकी पैरामीटर
अधिकतम-ऑपरेटिंग प्रेशर: 1.0MPa
अधिकतम परीक्षण दबाव: 1.5MPa
ऑपरेटिंग तापमान: ＜200℃
रिसाव परीक्षण दबाव: 1.1MPa
स्थापना और अनुप्रयोग
1. स्थापना से पहले, सुनिश्चित करें कि वायवीय एक्चुएटर में कोई दोष नहीं है जैसे कि टूटना और अवतल।
2. सुनिश्चित करें कि संयुक्त निकला हुआ किनारा, संरचनात्मक लंबाई, अधिकतम ऑपरेटिंग दबाव और नाममात्र व्यास आवश्यकताओं के अनुसार हैं।
3. स्थापना के दौरान, मूल रूप से बंधी हुई स्टड और नट्स को फिर से समायोजित करने की अनुमति नहीं है। दो पाइपलाइनों और वाल्व व्यास के केंद्र को समाक्षीय होने के लिए संरेखित करें। निकला हुआ किनारा सतह को सपाट रखें। बोल्ट को कसने के लिए समान रूप से बल लागू करें।
4. स्थापना के बाद, यह देखने के लिए ऊपरी और निचले सिलेंडर पोर्ट से हवा डालें कि क्या वाल्व सामान्य रूप से खोला या बंद किया जा सकता है।
5. नियंत्रण स्विच (यदि मौजूद है) की जांच करें कि क्या यह विश्वसनीय रूप से बद्ध है, क्या इसका पैरामीटर एक्सेस पावर स्रोत के अनुसार है, और क्या यह पूर्ण खोलने और पूर्ण समापन स्थितियों के तहत सही ढंग से काम कर सकता है।
समस्या निवारण विधि
| कष्ट | कारण | समस्या निवारण विधि |
| सीलिंग सतह में रिसाव | डिस्क और सीलिंग सतह के बीच गंदगी | गंदगी हटा दें |
| सील रिंग जोड़े को नुकसान | मरम्मत या बदलें | |
| निकला हुआ किनारा संयुक्त में रिसाव | बोल्ट असमान रूप से खराब हो गया है | बोल्ट को समान रूप से खराब करें |
| निकला हुआ किनारा सतह को नुकसान | निकला हुआ किनारा सतह की मरम्मत करें | |
| स्पेसर्स को नुकसान | स्पेसर्स को बदलें | |
| वाल्व सही ढंग से खोला या बंद नहीं हो पाता है | धूल जमा | नियमित रूप से धूल हटा दें |
| अपर्याप्त वायु दाब, गंभीर रिसाव | वायु आपूर्ति पाइपलाइन की मरम्मत करें | |
| वायवीय घटक पुराने हो गए हैं और दक्षता खो चुके हैं | क्षतिग्रस्त घटकों को बदलें | |
| स्टफिंग बॉक्स का रिसाव | स्टफिंग पुराना हो गया है और गंभीर रूप से पहना गया है | स्टफिंग को बदलें |
स्थापना आयाम, रूपरेखा आरेख
| मॉडल (ए श्रृंखला) | डीएन | एल | डी | के | डी | एच | एन-एम | 2-ए |
| WZ644-10Q-40 | 40 | 120 | 84 | 110 | 150 | 443 | 4-M16 | 2-G1/4 |
| WZ644-10Q-50 | 50 | 120 | 99 | 125 | 165 | 463 | 4-M16 | 2-G1/4 |
| WZ644-10Q-65 | 65 | 120 | 118 | 145 | 180 | 528 | 4-M16 | 2-G1/4 |
| WZ644-10Q-80 | 80 | 120 | 132 | 160 | 195 | 558 | 8-M16 | 2-G1/4 |
| WZ644-10Q-100 | 100 | 120 | 156 | 180 | 215 | 601 | 8-M16 | 2-G1/4 |
| WZ644-10Q-125 | 125 | 160 | 184 | 210 | 250 | 730 | 8-M16 | 2-G3/8 |
| WZ644-10Q-150 | 150 | 160 | 211 | 240 | 285 | 798 | 8-M16 | 2-G3/8 |
| WZ644-10Q-175 | 175 | 160 | 241 | 270 | 315 | 894 | 8-M16 | 2-G3/8 |
| WZ644-10Q-200 | 200 | 160 | 266 | 295 | 340 | 958 | 8-M16 | 2-G1/2 |
| WZ644-10Q-225 | 225 | 160 | 294 | 325 | 370 | 1028 | 12-M20 | 2-G1/2 |
मुख्य भाग और सामग्री
| आइटम | नाम | सामग्री | आइटम | नाम | सामग्री |
| 1 | वाल्व बॉडी | नमनीय लोहा | 5 | कनेक्टिंग टी-पीस | कास्ट स्टील |
| 2 | साइड वाल्व बॉडी | नमनीय लोहा | 6 | एंड कैप | 45#स्टील |
| 3 | सीलिंग रिंग | कार्बन स्टील + विशेष मिश्र धातु | 7 | लिंकिंग नेक | नोड्यूलर कास्ट आयरन |
| 4 | डिस्क | कार्बन स्टील + विशेष मिश्र धातु | 8 | वायवीय एक्चुएटर एल्यूमीनियम | एल्यूमीनियम सिलेंडर |
